RS232C 延長 変換器
◆市販のLANケーブルでRS232C機器間を最大500m延長できます。
◆端末側は無電源で、さらに接続機器に電源供給可能です。
※RR-Po422は【RR-Po422M】と【RR-Po422S】の2台1組で使用します。
詳細情報
◆接続構成イメージ
RR-Po422接続構成図

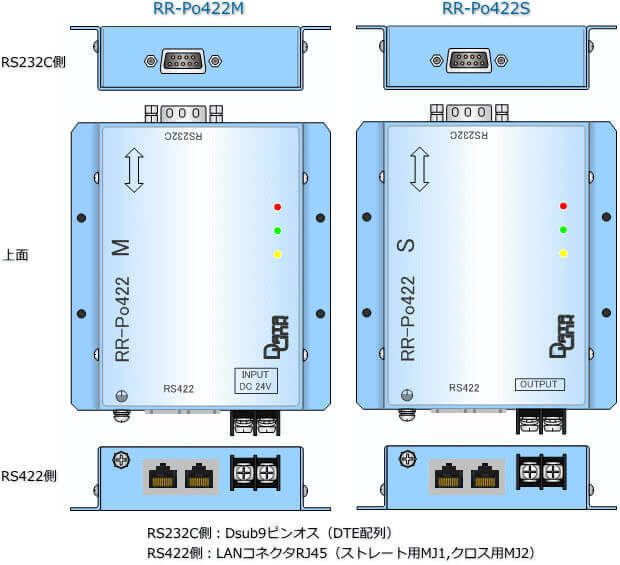

◆外観図
◆特徴
・RS232CをRS422に変換してRS232C機器間を延長するRS232C/RS422変換器セットです。
・主局側の【RR-Po422M】と、端末側の【RR-Po422S】の2台1組で使用します。
・RS422コネクタはRJ45を2ポート実装（クロス用／ストレート用）し、市販の
LANケーブルがそのまま使用可能なので、配線／敷設作業等が容易に行えます。
（LANケーブルはクロス／ストレートどちらか一方の使用が可能。）
・RS232C機器間はRS422に変換して最大500m延長可能です。（CAT6ケーブルで実測。)
（端末側の機器に電源供給する場合は距離の制限あり。）
＞＞通信距離と出力電源の対比表ご参照下さい。
・TXD(RXD)／RTS(CTS)／DTR(DSR)を双方向で変換するので、三菱シーケンサや
オムロンPLCなど制御線を含む機器にも使用可能です。
・電源は主局側のRR-Po422MにDC24Vを給電し、端末側のRR-Po422SはLANケーブル
を通して受電します。
さらに端末側のRR-Po422Sに接続される外部機器へ電源供給可能なので、
電源ケーブルの配線が難しい所にも機器の設置が可能です。
・主局側(RR-Po422M)のDC24V電源はお客様手配です。（別売で専用ACアダプタも販売しています。）
・耐ノイズ特性としてRS422側はフォトカプラで光絶縁されています。
・RoHS指令対応品です。
・オプションのDINレール取付金具を装着すればDINレールへの固定が可能です。
｢DRA-1」詳細ページへ
RR-Po422MのRS422側
◆概略仕様
- 型式
- RR-Po422
（RR-Po422MとRR-Po422S）
- 最大通信距離
- 500m
- RS232C最大通信速度
- 115.2Kbps
- 変換インターフェイス
- RS232C/RS422（双方向）
- 変換信号線
- TXD(RXD)/RTS(CTS)/DTR(DSR)
- 外形寸法
- W93×H27×D104mm±1
（コネクタ等の突起物除く）
- 重量
- 300g/1台
- 動作温度
- 0～50℃
（ACアダプタ使用時:0～40℃）
- 消費電流
- 50mA/DC24V（最大）
- ノイズ対策
- フォトカプラ絶縁
(RS232CとRS422間)
- RS232Cコネクタ
- Dsub9ピンオス(DTE配列)
- RS422コネクタ
- RJ45モジュラジャック*2ポート
(Normal or Revers) 排他的使用
- 接続機器への電源供給
- 端末側のRR-Po422S
から供給可能 ※1
※1 通信距離と出力電源の対比表ご参照下さい。
また「定電圧」でDC5VまたはDC12Vを出力させることも可能です。（通信距離：MAX150ｍ）
弊社サポート迄ご相談下さい。
◆プライス
- 型式
- 標準販売価格
- RR-Po422
- ￥81,600
※2台1セット
- RR-Po422専用ACアダプタ
オプション - オープンプライス
（１セットに１個必要）
- DINレール取付金具(DRA-1)
オプション - オープンプライス
（１台に１個必要）
※上記は税抜き価格です。
※消費税に関する改正法に基づき、消費税をご請求申し上げます。
