ETHERNET BSC 変換 イーサネット／BSC(独立同期RS232C)プロトコルコンバータ

Enet-BX ETHERNET BSC 変換

5年保証対応品

◆出荷実績と導入企業

　・Enet-BXは、発売以来1000台以上を出荷しており多数の業種でご使用
　　頂いております。
　・３００台分の部品在庫を確保しており、継続的な供給が可能です。
　・日本製鉄㈱・JFEスチール㈱・新川電機㈱・住友化学㈱
　　大王製紙㈱・日本UNISYS㈱・日本計測㈱・三菱製紙㈱
　　三菱電機㈱･横河電機㈱・㈱東芝

◆大型コンピュータなどのBSC手順機器をイーサネットに接続しネットワーク環境の
　構築が可能です。

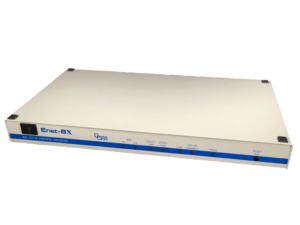

EHTERNET BSC 変換 Enet-BXフロント
Enet-BXフロント

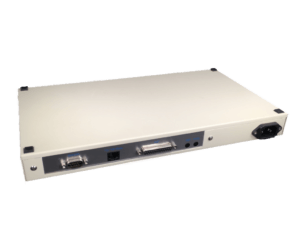

EHTERNET BSC 変換 Enet-BXリア
Enet-BXリア

◆接続構成イメージ

Enet-BX接続構成図

◆特徴

・大型コンピュータなどのBSC手順機器をイーサネットに接続しネットワーク環境
　の構築が可能です。
・Enet-BXは従来より好評を頂いている【Enet-B】の後継機で、さらに機能を追加
　したバージョンアップモデルです。
・イーサネットと独立同期（BSC）RS232Cの１対１のインターフェイスです｡
・イーサネットチャンネルには､TCP／IPプロトコルを標準で搭載し､TCP／IPソケット
　通信を行います｡
・BSCチャンネルの通信条件､イーサネットチャンネルの各種アドレス等の設定を
　プログラムモードで行いFLASHROM（電気的消去・編集可能なROM）に記憶させます｡
・適切な設定がされた互いのプロトコルは､相手プロトコルを意識した複雑な手順を
　組むことなく通信を行うことが出来ます。
・各種設定条件のFLASHROMへの記憶はコンソールポート（調歩同期RS232C）を使用
　するか、イーサネットからTelnetLOGINして設定を行います｡
・イーサネットチャンネルは､10BaseT/100Base-TX（自動切替）を標準装備しています。
・BSCチャンネルのコネクタは､Dsub25ピンメス[DTE配列]で､BSC通信専用となります。

  • 通信速度
  • 50～19200bps
  • 制御コード
  • ASCII（JIS8）／EBCDIC
  • ＩＤ
  • 付加／削除　ＩＤ文字列の設定
  • 透過性
  • 送信時の透過／非透過選択（受信時は自動認識）
  • モデム対応
  • 半2重／全2重
  • BCC
  • CCITT／CRC16
  • タイマ
  • タイムアウト／リトライの時間､回数を任意に設定可能
  • コード変換
  • テキスト部のコード変換（JIS､EBCDIC､EBCDIK相互）

◆従来機『Enet-B』との主な変更点比較

変更点Enet-BXEnet-B
AUIコネクタなしあり
シリアルポート専用コンソールポートを装備
(Dsub9Pオス）
プログラムモードの設定が可能
ログ情報の収集が可能		BSCポートと共通
TELNETTELNET LOGINによるプログラムモードの設定が可能未対応

◆概略仕様

　※Enet-BXの詳細マニュアルはこちらから

  • 動作条件
  • 温度：±0～50℃
    湿度：30～80％（結露なきこと）
  • 入力電圧範囲
  • AC85～264Ｖ（50/60Ｈｚ）　※2
  • 外形寸法
  • W353×H46×D200mm
  • 重量
  • 約2.0Kg
  • 消費電力（AC100V時）
  • 6W
  • インターフェイス
  • BSC側：Dsub25ピンメス（DTE配列）
    イーサネット側：RJ45(10Base-T/100Base-TX）
    コンソールポート：Dsub9ピンオス(DTE配列）
  • 搭載プロトコル
  • BSC側：BSC手順
    イーサネット側：TCP/IP､ICMP､ARP、TELNET　※1
    コンソールポート：調歩同期RS232C

※1　イーサネットからのTELNETLOGINにてプログラムモードの設定などが可能。
※2　AC125V以上でご使用の場合は、本体プラグを対応する電圧形状のものに交換してください。
　　 本機で使われているプラグはAC125Vまでの対応となっております。

◆プライス

  • Enet-BX
  • ￥465,600（標準販売価格）
