多地点　温度・湿度計測システム　テルモワイヤ

テルモワイヤ

◆テルモワイヤはLANケーブル(RS485）上の複数ポイントの温度・湿度データをまとめてサROHS LOGO
　ンプルしパソコン上に表示あるいは保存する多地点温湿度計測システムです。

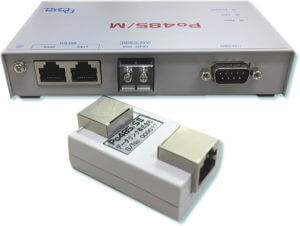

奥：Po485/M　手前：PPo485/Ⅱセンサー

奥：Po485/M　手前：Po485/Ⅱセンサー

◆接続構成イメージ

Terumo wire setuzoku kouseizu1 720 202103 温度

接続構成イメージ図

Po485/センサーの例
Po485/センサーの例
Po485/SⅡ
Po485/SⅡ

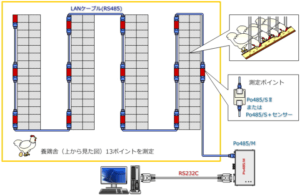

◆養鶏舎の設置例

養鶏舎設置例図
養鶏舎設置例図

◆特徴

・テルモワイヤはLANケーブル(RS485）上の複数ポイントの温度・湿度データを収集します。
・有線のため無線方式などと比較して混信などによるデータ取得の失敗がありません。
　また、電源は制御機(Po485/M）よりLANケーブル経由でシステム全体に給電されるので端末の電池交換などの手間が
　かかりません。
・敷設に際して必要なLANケーブル（ストレート：CAT5 or CAT6）を用意するだけで容易にシステムの構築が可能です。
・地図画面上に指定した測定点のデータをグラフ表示することが出来るアプリケーションソフトが用意されています。
　名称：【Po485THS　for　Windows】
　温湿度データ表示アプリケーションソフト

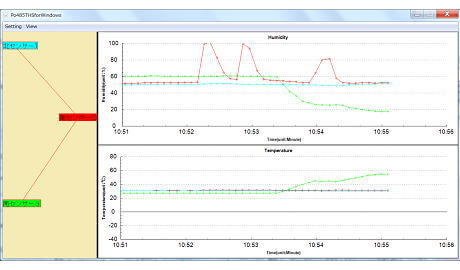

　【Po485THS for Windows】サンプル画面

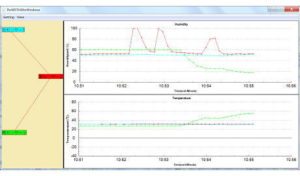

【Po485THS for Windows】サンプル画面

・本システムはPo485/M（制御機）、複数のPo485/SⅡ（センサ－内蔵通信端末）、パソコン
　（データ取り込みコマンド発行・専用アプリケーションソフト）から構成されます。
　測定環境によって、Po485/SⅡの代わりに、センサー分離型Po485/S+THSAの組合せもございます。

■Po485/M
　テルモワイヤシステム全体の制御機です。
　RS232CとRS485の2つのインターフェイスを持ち、パソコンとはRS232C、Po485/Sとは
　RS485で接続されます。（別売のRS232C／USB変換器を使用してUSBで使用も可能です。）
　本機に電源供給することでLANケーブルを通してPo485/Sにも給電されます。
　RS485はフォトアイソレイトされIEC試験レベル4相当の耐ノイズ特性があります。

　IEC規格試験レベル4

  • サージ試験
  • IEC61000-4-5
  • レベル4
  • ±4KV
  • 静電気試験
  • IEC61000-4-2
  • レベル4
  • ±10KV
  • EFT/B試験
  • IEC61000-4-4
  • レベル4
  • ±2KV

■Po485/SⅡ（センサー内蔵型）
　2チャンネルのRS485ポートを持つセンサー内蔵型通信機です。
　Po485/SⅡはストレートのLANケーブルで直列に接続します。
　Po485/SⅡにはID番号が自動的に割り当てられアプリケーションソフトを使用する他に
　パソコンからの読み出し命令によって温湿度データをパソコンに表示することも可能です。
　LANケーブル経由でPo485/Mから電源供給されるため端末個別の電源は不要です。

■パソコン
　お手持ちのパソコンへ専用のアプリケーションソフト【Po485THS　for　Windows】を
　インストールして温度湿度グラフを表示させることができます。
　（このアプリケーションソフトはWindows7／8／10に対応しており、通信フォーマット
　を開示しているのでアプリの二次開発も可能です。）
　また、コマンドによる読み出し命令を使って手動でデータを取得することもできます。

・RS232Cの通信速度は115.2Kbpsです。
・RS485(LANケーブル）は最大で500mまで延長が可能です。
・最大49ポイントの温湿度の測定が可能です。（総延長50m以下の時。距離による制限有り。）

総延長距離と測定可能ポイント数の相関関係

  • 距離（m）
  • 接続可能台数（ポイント）
  • ～50
  • 49
  • 50～100
  • 26
  • 100～200
  • 19
  • 200～300
  • 15
  • 300～400
  • 12
  • 400～500
  • 7

・DC24VをPo422/Mに供給することで端末にも給電されます。（電源はお客様手配です。）
　オプションでAC/DCアダプタ（入力AC100V～AC240V　出力DC24V/2.5A）も販売しています。
・オプションのDINレール取付金具を装着すればDINレールへの固定が可能です。

　｢DRA-1」詳細

◆概略仕様

型式Po485/MPo485/SⅡ
外観写真TERUMO Wire M Gaikan 温度TERUMO Wire S2 温度
動作条件温度：-10～+60℃
湿度：防湿／耐結露※1		温度：-35～+75℃
湿度：防湿／耐結露※1
粉塵対策防塵仕様※１防塵仕様※１
耐ノイズRS485をフォトアイソレート-
電源供給DC24V供給または
別売のAC/DCアダプアタ使用		PO485/Mより供給
本体入力電圧範囲DC24VDC7V～DC24V
消費電力20mA/DC24V14mA/DC24V
外形寸法※2W142×H26×D86W53×H16×D32
重量約350g約27g
最大通信速度115.2Kbps-
最大伝送距離総延長500m(RS485）-
インターフェイスRS232C：Dsub9ピンオス
RS485：RJ45コネクタ		RS485：RJ45コネクタ
センサー湿度性能※3-分解能：0.1%　RH
レンジ：0～99.9%
精度：±5%/25℃
応答時間：T＜5秒
センサー温度性能※3-分解能：0.1℃　(16bit）
レンジ：
－35～+75℃
精度：
±1℃/－35～0℃,
＋50℃～＋75℃
±0.5℃/0℃～+50℃

※1．防湿/耐結露・防塵仕様はコネクタやセンサ部を除いた本体のみとなります。
※2．寸法の単位はｍｍでコネクタや突起物などを除いた表示です。
※3．弊社製品として温湿度センサーの実測値に基づいた性能を表記しています。
ユーザーズマニュアルには、センサーメーカの公称値を記述しています。
全製品RoHS指令対応です。

テルモワイヤのマニュアルはこちらから＜＜＜

◆梱包品目：センサー内蔵型Po485/SⅡの場合

  • 品名
  • 数量
  • Po485/M
  • 1台
  • Po485/SⅡ
  • 必要台数
  • RS232Cケーブル(9P-9P）
  • 1本
  • マニュアル
  • 1冊

■Po485/SⅡは必要数をお買い求めください。
■電源はお客様手配です。オプションでAC/DCアダプタも販売しています。
■USB/RS232C変換器、LANケーブル（ストレート）はお客様手配です。
■通信条件の設定ソフト・アプリケーションソフトは弊社Webページよりダウンロードしてください。

（サンプルソフトダウンロード）

◆プライス

  • 型式
  • 標準販売価格
  • Po485/M
  • ￥33,600
  • Po485/SⅡ
  • ￥16,800
  • Po485/M用ACアダプタ
  • オープンプライス
  • DL-U232A
    （RS232C/USB変換コネクタ）
  • ￥7,200
  • DRA-1
  • オープンプライス

※上記は税抜き価格です。
