RSCV-T/O
◆RSCV-T/OはオムロンPLC専用のRS232C/RS422変換コネクタです。
◆SYSMACシリーズのRS232Cポートに直結して使用が可能です。
◆PLCの相手機器(PC)インターフェイスがRS232C(Type-R）または、
USB(Type-U）の2タイプのセットがございます。
※RS422ケーブルは別売です。
※Type-UのUSBケーブルは標準添付品です。
※ACアダプタは別売です。
◆特徴
・RSCV-T/OはオムロンPLC（SYSMACシリーズCPU）のRS232Cポートへ直結して使用可能な
小型・軽量コネクタサイズのRS232C/RS422変換コネクタです
・本体の電源供給はオムロンPLCから給電されるため、ACアダプタなど外部電源は不要です。
（通常は外部電源不要ですが、別売ACアダプタの使用も可能です。
・オムロンPLCの相手機器（通常はパソコン）インターフェイスによって[Type-R]と[Type-U]
の2つのセットから選択が可能です。

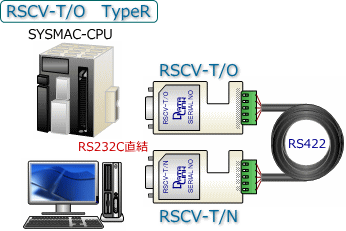

RSCV-T/O Type-R
RSCV-T/Oと[RSCV-T/N]のセットです。
PLCの相手機器(通常はPC)に弊社製RS232C/RS422変換コネクタ[RSCV-T/N]を使用することに
よりRS232C機器間をRS422で延長することが出来ます｡（パソ コンなどに使用する場合、
[RSCV-T/N]は外部電源不要ですが、電圧不足の場合は別売ACアダプタの使用も可能です。

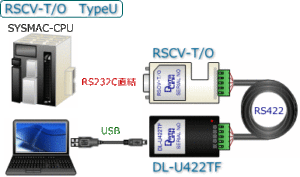

RSCV-T/O Type-U
RSCV-T/Oと[DL-U422TF]のセットです。
PLCの相手機器(通常はPC)に弊社製USB/RS422変換コネクタ[DL-U422TF]を使用することにより、
PLCのRS232CとUSB機器間をRS422で延長することが出来ます｡（[DL-U422TF]はパソコンのUSB
より電源供給を受けますので外部電源は不要です。）
※DL-U422TFにはUSBケーブルが付属品として添付されます。
※DL-U422TFは、Windows7～10に対応しています。

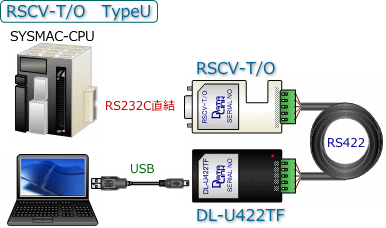

◆接続構成イメージ
◆概略仕様
※型式をクリックするとそれぞれの詳細マニュアルを参照できます
- 最大通信速度
- 115.2Kbps
- 115.2Kbps
- 変換信号線
- TXD/RXD
- TXD/RXD
- 外形寸法
- W33×H16.5×D63.5mm
- W33×H16.5×D63.5mm
- 重量
- 約25g
- 約25g
- 供給電源
- オムロンPLCのRS232C
信号線より - オムロンPLCのRS232C
信号線より
- 費電流
- 40mA/5V(最大）
- 40mA/5V(最大）
- PLC相手機器側
- RSCV-T/N(RS232C）
- DL-U422TF(USB)
- 接続形態
- １対１
- １対１
- RS232C
- Dsub9Pオス
- Dsub9Pオス
- RS422
- 5Ｐ小型端子台
- 5Ｐ小型端子台
◆プライス
- 型式
- 標準販売価格
- RSCV-T/O（Type-R)
- ￥40,800
- RSCV-T/O(Type-U)
- ￥40,800
- 専用RS422ケーブル
- オープンプライス
（20m単位で200m迄オーダー可能）
- ACアダプタ
- オープンプライス
