OTG機能 USB(HID)変換器
最終更新日: 2023 年 8 月 7日
・本器がOTG USB(HID)から受信したデータをASCⅡコードまたはUSBのキーコード
に変換してRS232C機器(又はUSB機器)に送信します。
・USB1.1 USB2.0 に対応します。
・OTG機能,簡単に通信パラメータの設定が可能です。

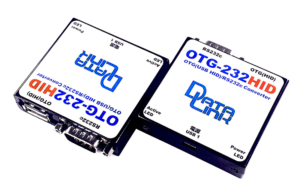

OTG-232HID
※Bluetooth(HID)/USB(HID) RS232C变换はこちらから＜＜＜＜
詳細情報
◆概略仕様
| 型式 | OTG-232HID 製品マニュアル＜＜＜＜ |
|---|---|
| 機能 | OTG機能 |
| 環境温度 | 0～50℃ |
| 環境湿度 | 結露なきこと |

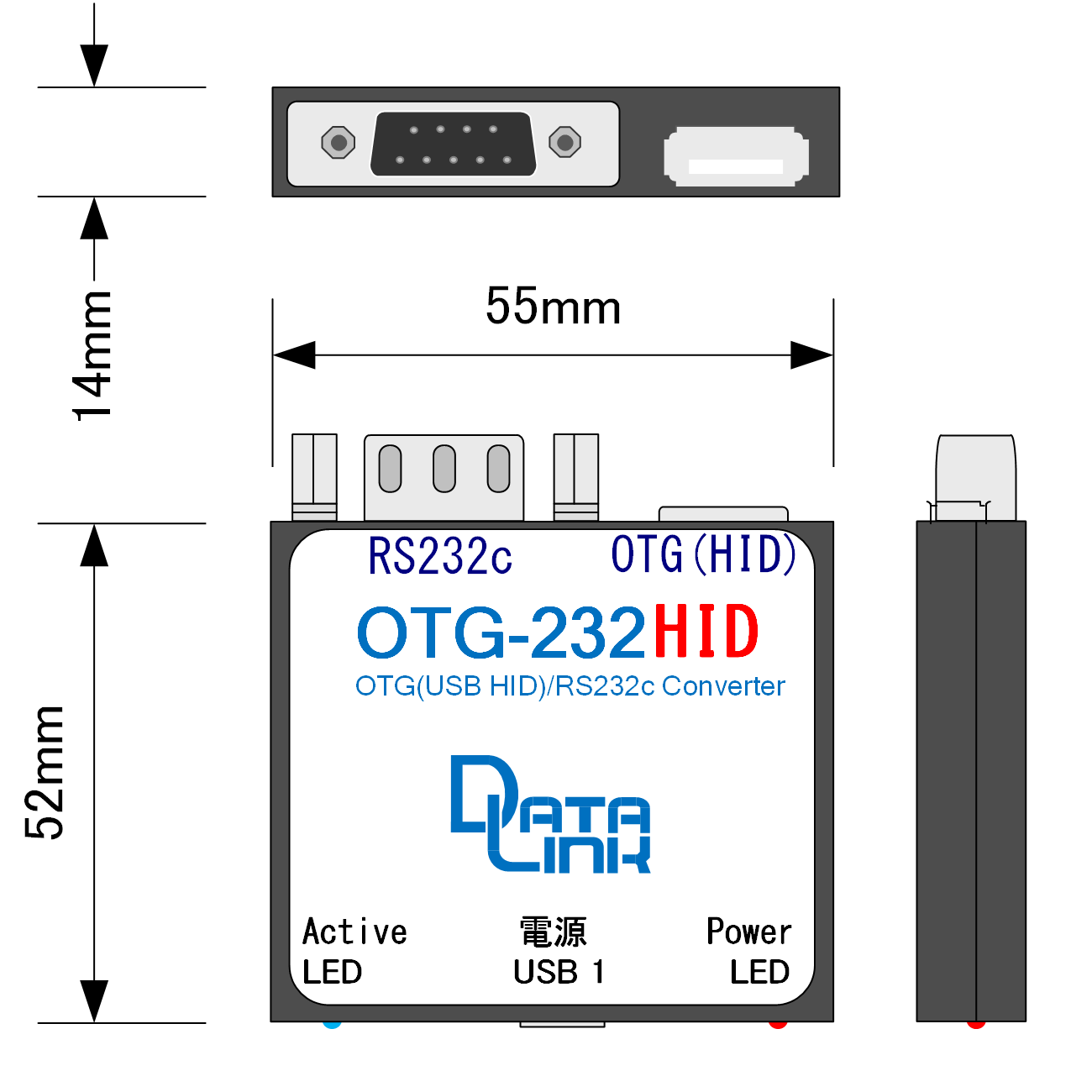

| 形状＜＜＜＜ | 横：55ｍｍ 縦：52ｍｍ 厚さ：14ｍｍ |
| 重量 | 40g |
| 電源 | USB-ＭiＮiＢに接続されるUSB電源（ユーザ手配）からか、あるいは PCのUSBから５Ｖを供給します。 |
| 消費電力 | 通信時:80ｍＡ |
| USB-ＭiＮiＢ | 1)単にOTG-232HIDに電源を供給する 2)電源を供給すると共にUSBデバイスとしてのVCOM通信機能を有します。 10Kバイトの受信バッファを持っています。 |
| RS232C通信仕様 | DSUB9ピン（オス）DTE配列 RS232Cのピン配列 |
◆接続構成イメージ

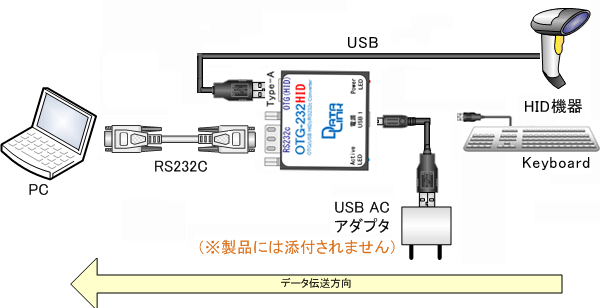

事例１）
・出力をRS232Cとした場合。
・HID機器からのデータをOTG-232HIDのOTG機能を使用しRS232として取り込み。
事例２）
・出力をUSB－ＭiＮiＢとした場合。
・この場合、RS232Cポートは使用しません。
・HID機器からのデータをOTG-232HIDのOTG機能を使用しRS232として取り込み。

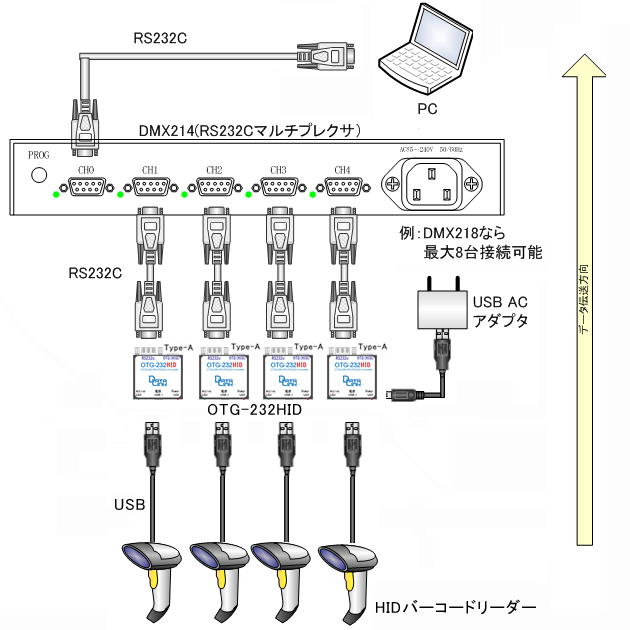

事例３）
・データリンク製マルチプレクサ【DMX214】又は【DMX218】を使用して、複数（最大8台）のバ
ーコードリーダーデータを自動スキャンする。
・1台の制御器でデータの一元管理が可能。
・HID機器からのデータをOTG-232HIDのOTG機能を使用しRS232として取り込み。
※DMXマルチプレクサシリーズはこちらから＜＜＜＜
◆プライス
| 型式 | 標準販売価格 |
| OTG-232HID | ￥25,000 |
※上記は税抜き価格です。
