SAS20 調歩同期RS232C/独立同期(BSC)変換
5年保証対応品
◆出荷実績と導入企業
・SAS20は、発売以来2000台以上を出荷しており多数の業種でご使用
頂いております。
・３００台分の部品在庫を確保しており、継続的な供給が可能です。
・日本製鉄㈱・三菱電機㈱・㈱東芝・㈱日立製作所・明星電気㈱
日本電気㈱・NTT・パナソニック㈱
◆SAS20は､RS232Cの調歩同期(非同期)と独立同期(BSC手順)を､
複雑な手順を組むことなく､通信させることが可能な1対1の
プロトコルコンバータです｡
SAS20

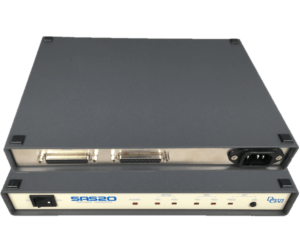

※前後形状確認の為 ２台重ねて撮影撮影しています。
SAS20-USB、USB(COM) BSCプロトコルコンバータ 独立同期(BSC手順) PLL 機能付き＜＜＜＜

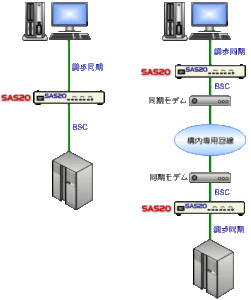

◆接続構成イメージ
◆特徴
・非同期からBSCへ､BSCから非同期へと双方向で通信可能です｡
・各チャンネルの通信条件､およびBSCチャンネルのタイマ､リトライ数は､メモリスイッチに任意に設定可能です｡
・調歩同期チャンネルの伝送方法は､以下の方法を選択して行います｡
1)デリミタ(終端コード)
2)タイムアウト
3)データ長
4)手順を持たせる(逐一・一括変換)
・BSCチャンネルは､BSC1(コンテンション)､BSC2(ダイアリング)､BSC3(ポーリング､セレクティング)に対応可能です｡
・物理的な仕様が新しくなりました。（その他の仕様は旧来品と変更ありません。）
①ワイドレンジ対応ＡＣ電源を内蔵しました。（入力電圧範囲：AC85Ｖ～AC264V）
②寒暖差の激しい地域など過酷な動作環境でも使用可能になりました。
【動作温度：0℃～50℃／湿度：防湿・耐結露仕様／粉塵対策：防塵仕様）】
③リアパネルとRS232Cコネクタが直結し耐外部ノイズ性能が向上しました。
④BSCチャンネルから外部機器への電源供給は廃止となりました。
⑤ご要望があれば、PLLに対応が可能です。
・5年間無償保証対象品です。
◆概略仕様
※詳細をご参照の場合はこちらをクリックして下さい「SAS20マニュアルへ」
※下記概略でとくに記述がない項目は、調歩同期/BSCチャンネルともに同じ仕様です。
- インターフェイス
- RS232C
- コネクタ
- Dsub25ピンメス(DTE)
- 通信速度
- 50～19200bps
- ビット長
- 5/6/7/8（調歩同期チャンネルのみ）
- パリティ
- 偶数/奇数/なし（調歩同期チャンネルのみ）
- ストップビット
- 1/1.5/2 （調歩同期チャンネルのみ）
- 伝送コード
- JIS/ASCII/EBCDIC/EBCDIK
- BCC
- CRC-12/CRC-16
- 動作条件
- 温度：0～50℃ 湿度：防湿・耐結露仕様
- 外形寸法
- W250×H41×D185（mm）
- 重量
- 1.1Kg
- 入力電圧範囲
- AC85V～AC264V(50/60Hz)
- 消費電力
- 2W AC100V
◆プライス
- SAS20
- ￥395,000（標準販売価格）
