RS232C⇔カレントループ コネクタ
◆小型・軽量コネクタサイズのRS232C/カレントループ変換コネクタです｡
基本的には２台をセットでご使用下さい。
◆特徴
・小型・軽量コネクタサイズのRS232C/カレントループ変換コネクタです｡
・2台1組で接続することにより､RS232C機器間を延長するエクステンダとして
使用することが出来ます｡
・カレントループ側は､RS232Cとフォトカプラにより､絶縁されています｡
◆モデル別特徴

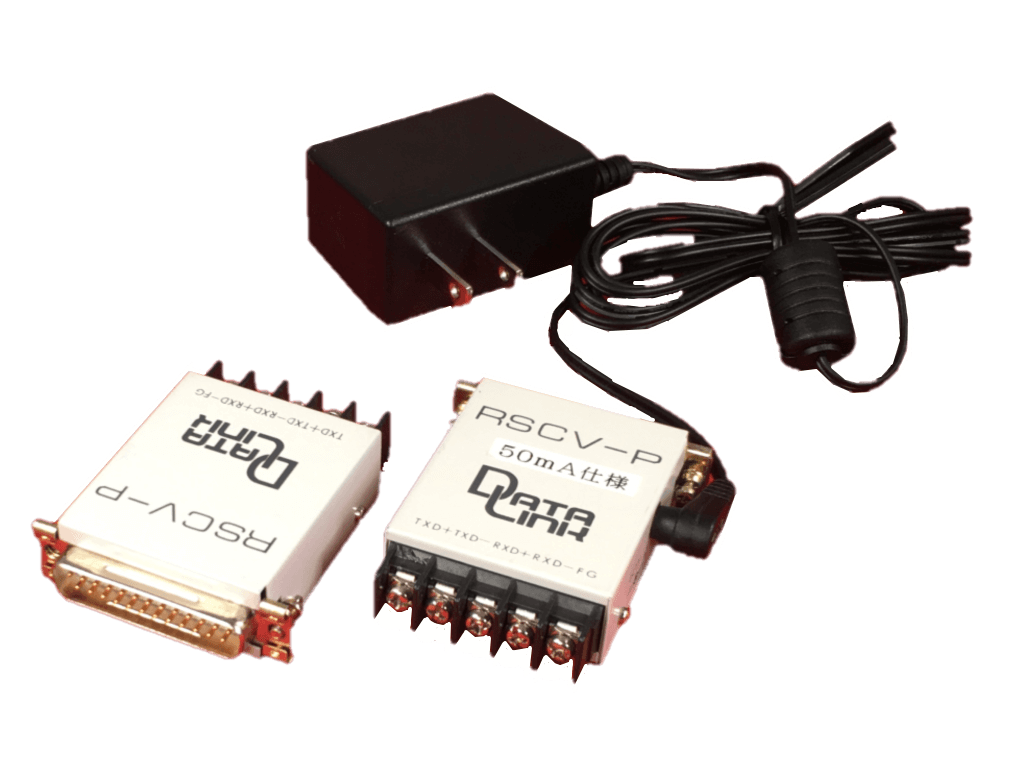

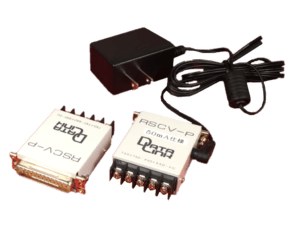

RSCV-P
・RS232C側コネクタは、Dsub25ピンオス(DCE配列)です。
Dsub25ピンメスの標準ソケットを持つ機器に直結して使用出来ます。
・カレントループ側コネクタは､5ピンの端子台で、ループ電流は､50mAが標準です｡
(オプションで､10mA､20mA､40mAも選択可能です｡）
・電源供給は、ACアダプタ(標準添付)より行います。

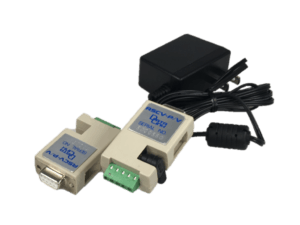

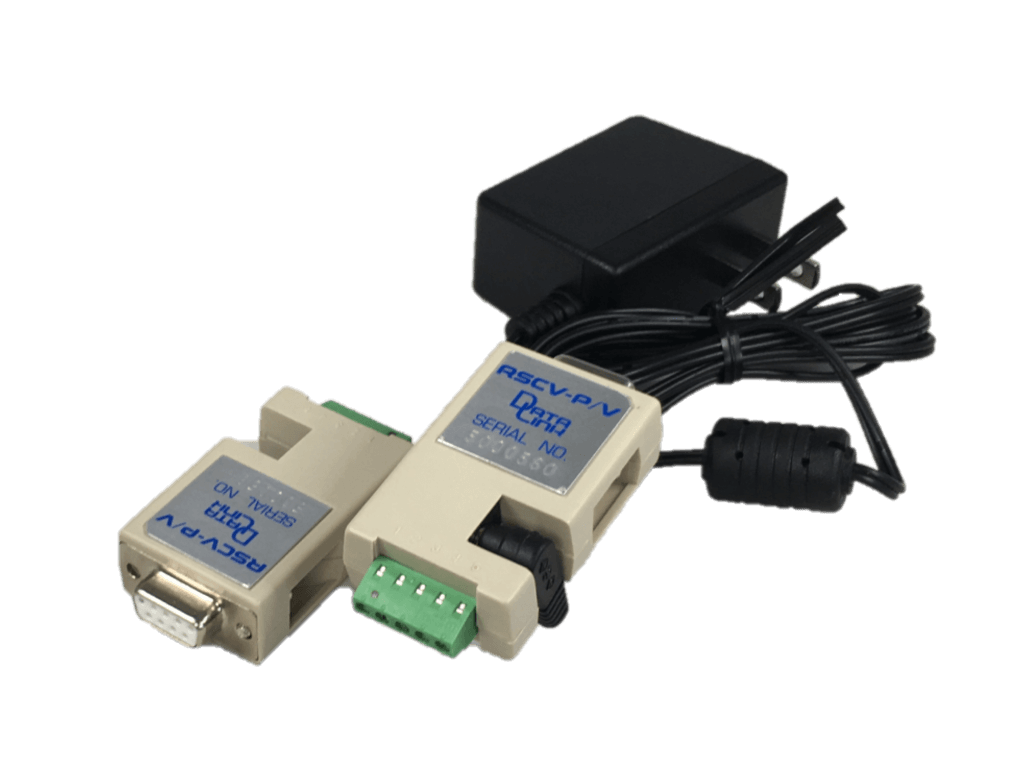

RSCV-PV
・RSCV-Pを更に小型・軽量化し、コネクタが隣接しているPC/AT互換機の
RS232C標準ポートに他のインターフェイスコネクタに干渉することなく
直結することが可能です。
・RS232Cコネクタは、Dsub9ピンメス(DCE配列)です。PC/AT互換機のDsub9
ピンオス(DTE配列)に直結出来ます。
・カレントループ側コネクタは､小型５ピンの端子台で､ループ電流は､20mAです｡
（オプションのループ電流値はありません｡）
・電源供給は､ACアダプタ(標準添付)より行います。
◆概略仕様
※型式をクリックするとそれぞれの詳細マニュアルが参照できます
| 型式 | RSCV-P | RSCV-PV |
|---|---|---|
| 延長距離と最大通信速度 | ※ 57.6Kbps/1,000m 19.2Kbps/2,000m 4.8Kbps/4,000m | 57.6Kbps/1,000m 19.2Kbps/2,000m 9.6Kbps/3,000m 4.8 Kbps/4,000m 2.4Kbps/5,000m |
| 信号変換線 | TXD/RXD | TXD/RXD |
| RS232C側コネクタ | Dsub25ピンオス(DCE) | Dsub9ピンメス(DCE) |
| カレントループ側コネクタ | 5ピン端子台(M3) | 5ピン端子台(挿入ネジ式) |
| 電源仕様 | ACアダプタ(標準添付) | ACアダプタ(標準添付) |
| 本体消費電流 | 最大DC5V/40mA※1 | 最大DC5V/40mA※1 |
| 外形寸法（mm） | W53×H17.5×D64 | W32×H16.5×D63.5 |
| 本体重量 | 約60g | 約25g |
※１ オプションのループ電流値を選択した場合は変化します｡
◆プライス
- 型式
- 標準販売価格
- RSCV-P
- ￥24,000
（ACアダプタ標準添付）
- RSCV-PV
- ￥23,400
（ACアダプタ標準添付）
