RS232C 信号を LAN に変換
1.Enetシリーズは、LAN(Ethernet)と調歩同期(RS232C)に変換するプロトコルコンバータです。
2.Enetシリーズ製品は、ネットワークを介した遠隔監視、制御、データ送信を必要とするさまざまな産業用
RS232Cデバイスをネットワークに接続できます。
3.Eentシリーズは全二重双方向通信ができます。
選択リスト
RS232C⇔LAN 変換器
AC電源内蔵：AC85V～AC264V
通信条件を設定可能
RS232C側コネクタは、Dsub25ピンメス(DTE)
Ethernet側コネクタは、RJ45[10/100 Base]
RS232C⇔LAN 変換器
AC電源内蔵：AC85V～AC264V
通信条件を設定可能

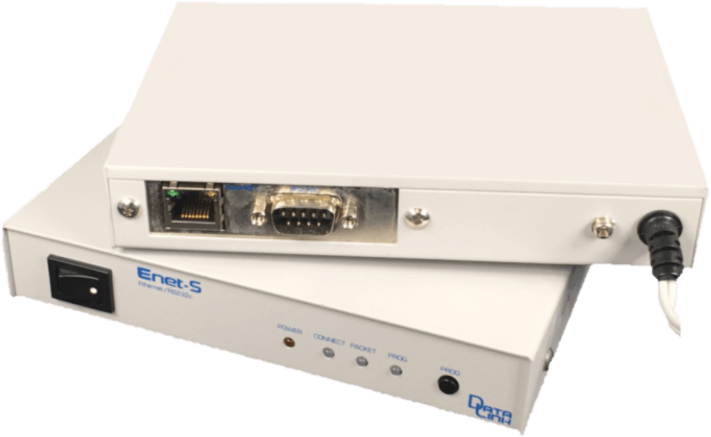

RS232C側コネクタは、Dsub9ピンオス(DTE)
Ethernet側コネクタは、RJ45[10/100 Base]
RS232C⇔LAN 変換器
AC電源内蔵：AC85V～AC264V
通信条件を設定可能

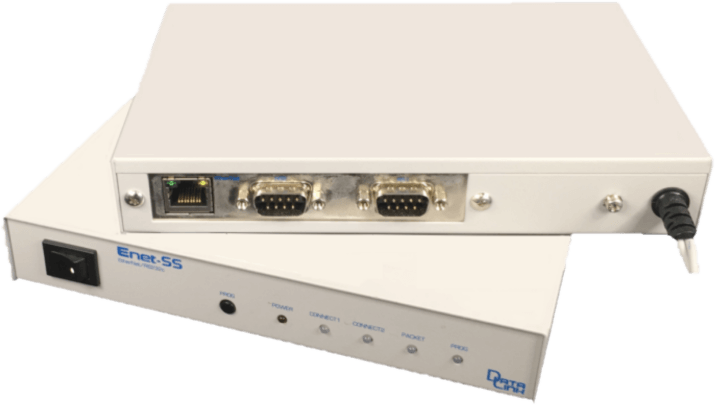

RS232C側コネクタは、Dsub9ピンオス(DTE) × 2 ポート
Ethernet側コネクタは、RJ45[10/100 Base]
RS232C⇔LAN 変換器
AC電源内蔵：AC85V～AC264V
通信条件を設定可能
RS232C側コネクタは、Dsub9ピンオス(DTE) × 2 ポート
Ethernet側コネクタは、RJ45[10/100 Base]

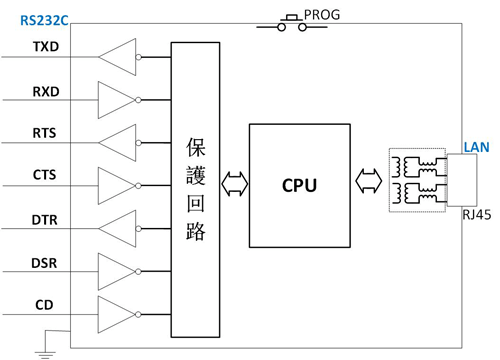

Lantronix社のXPortを
内蔵したEthernet/
RS232Cプロトコルコ
ンバータです。

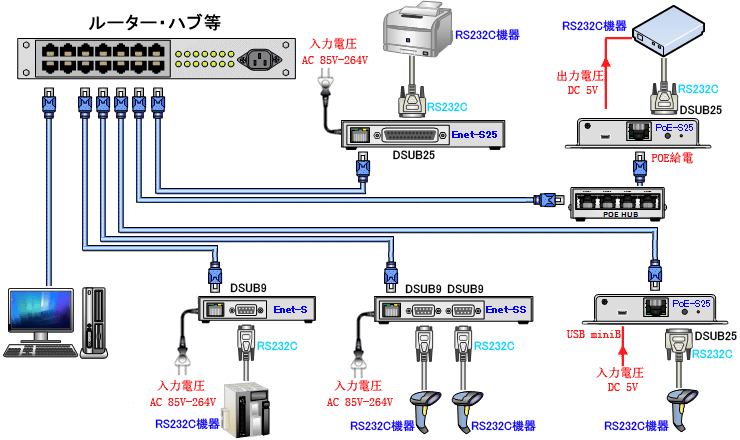

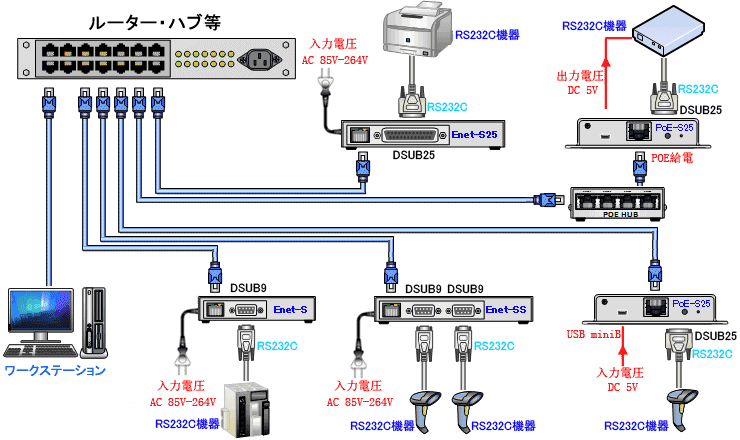

通信応用例図
ネットワーク経由でRS232Cマシンを遠隔監視・制御
Enetシリーズ製品を介してRS232Cマシンをネットワークに接続し、PCからネットワークを介して遠隔監視・制御を
実現します。たとえば、PLC、センサー、アクチュエーターなど、ネットワークを必要としないさまざまな産業用機器
の接続に使用できます。

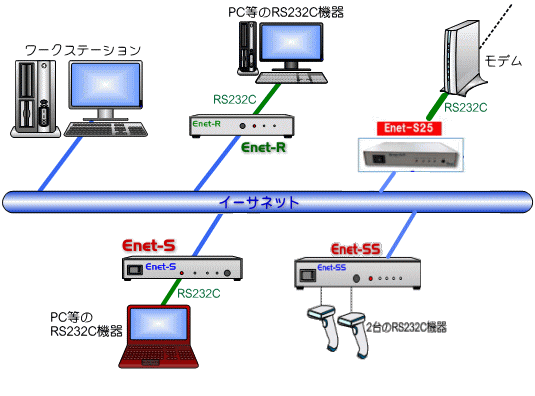

RS232C機器をEthernet経由で制御・管理
Eentシリーズは全二重双方向通信ができます

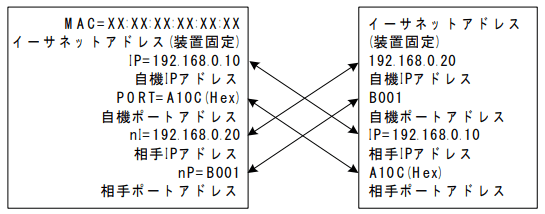

2台のEnetシリーズ製品をクライアントとサーバーとして設定し、ネットワークに接続して電源を入れると、2台の
Enet機器が自動的に接続されます。 2 台の RS232C デバイスはネットワークを通じて双方向に通信可能。
Eentシリーズは全二重双方向通信ができます
製品特徴
・Enetシリーズはイーサネット／RS232Cプロトコルコンバータで調歩同期RS232Cとイーサネットの異なる通信プロトコルを
双方向通信させることが可能です。
LANケーブルでPCに接続し、PCからネットワーク経由でRS232Cマシンを制御します。
・入力電圧AC85V～AC264Vに対応したワイドレンジAC電源を内蔵しています。
・シリアルチャンネルの通信条件､イーサネットチャンネルの各種アドレス等の設定はプログラムモードで行いフラッシュROM
に記憶させます｡
・適切な設定がされた互いのプロトコルは､相手プロトコルを意識した複雑な手順を組むことなく通信を行うことが出来ます。
・各種設定条件の設定は調歩同期RS232Cを使用するか、またはTELNETLOGINにて行います｡
・シリアルチャンネル側に入力・出力バッファを持ち異なる通信手順の同期を取ります。
Enet-S25、Enet-Sは入出力バッファをそれぞれ10ｋバイト持ちます。
Enet-SSは各チャンネル毎に入出力バッファをそれぞれ7.5kバイト持ちます。
・イーサネットチャンネルは､10Base-T／100Base-TXに標準で対応しています｡（自動認識）
イーサネットチャンネルにはTCP／IPプロトコルを標準で搭載しTCP／IPソケット通信もしくはUDP、TELNEを用いてネッ
トワーク通信を行います｡
TELNETプロトコルを使用してEnetシリーズの設定を行います。TELNETプロトコルはEnetシリーズの各種設定専用に使用
されます。
・RoHS指令対応品です。
・オプションのDINレール取付金具を装着すればDINレールへの固定が可能です。

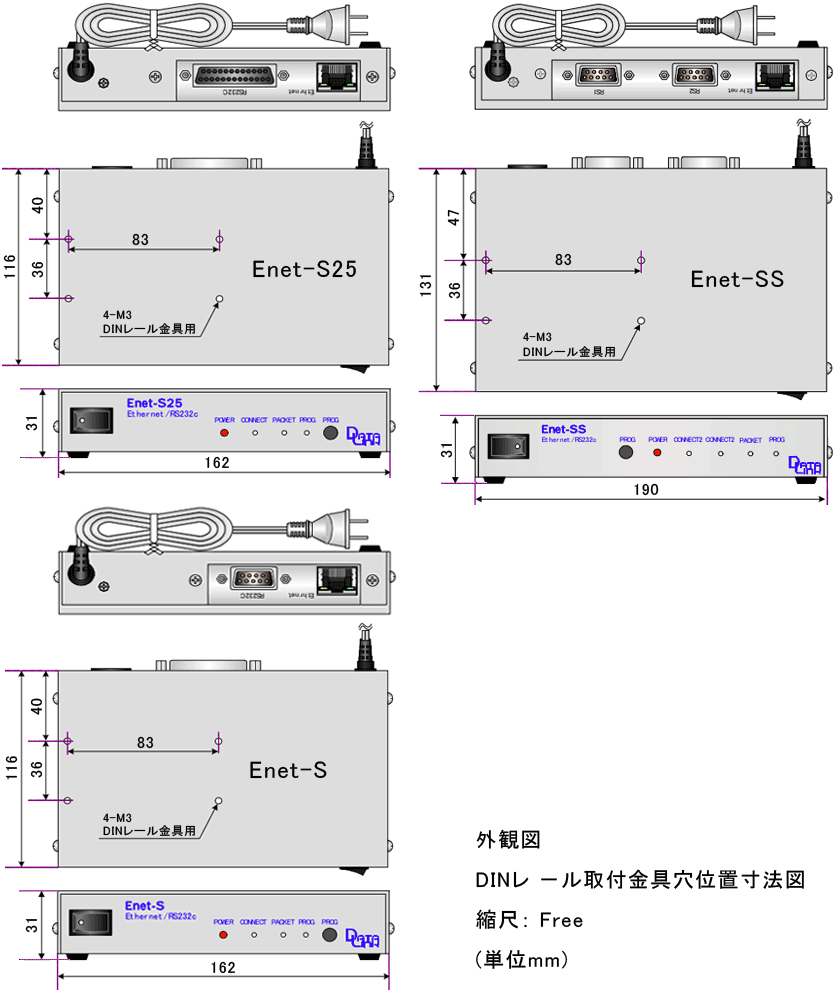

｢DRA-1」詳細ページへ Enetシリーズ外観図・DINレール取付金具穴位置寸法図
ピンアサイン
Dsub25ピンメス(DTE)
Dsub9ピンオス(DTE)
| ピン番号 | 信号名 | 方向 | 説明 |
| 1 | FG | － | フレームグランド |
| 2 | TXD | → | 送信データ |
| 3 | RXD | ← | 受信データ |
| 4 | RTS | → | 送信要求 |
| 5 | CTS | ← |
送信可能 |
| 6 | DSR | ← | データセットレディ |
| 7 | SG | － | シグナルグランド |
| 8 | CD | ← | コネクション |
| 20 | DTR | → | データターミナルレディ |
| 22 | RI | ← | リング |
| ピン番号 | 信号名 | 方向 | 説明 |
| 1 | DCD | ← | キャリア検出 |
| 2 | RXD | ← | 受信データ |
| 3 | TXD | → | 送信データ |
| 4 | DTR | → | データターミナルレディ |
| 5 | GND | － | グランド |
| 6 | DSR | ← | データセットレディ |
| 7 | RTS | → | 送信要求 |
| 8 | CTS | ← | 送信可能 |
| 9 | RI | ← | リング |
通信条件の設定方法
プログラムモードでの通信条件の設定方法は2通りあります。
1. EnetシリーズのRS232Cポートを使用して、RS232Cポートを持つパソコン＋ターミナルソフトで設定を行う方法。
2. Enetシリーズのイーサネットポートを使用して、TELNETが起動可能な端末より設定を行う方法。
RS232Cケーブルを使用してPCに接続し、通信ソフト【 TERM WIN】を開きます。
通信速度：9600bps データ長：8 ビットストップビット：2 ビットパリティ：無し
PROG SW を押しながらEnet-S25の電源を投入して下さい。
正しくプログラムモードに入ると、パ ソコン画面またはTERM WIN端末には 、
***PROGRAM MODE *** が送信されプログラムモードへ入った事を知らせます。
イーサネットを介してEnet-S25とTELNET通信可能な端末よりプログラムモードに入ります。
Password:にEnet-S25で設定されたパスワードを入力しエンターキーを押します。
正しくプログラムモードに入ると、パ ソコン画面またはTERM WIN端末には 、
***PROGRAM MODE *** が送信されプログラムモードへ入った事を知らせます。
各部の名称と働き(LEDとSW)
概略仕様
| 概略仕様 | ||||
| 型式 | Enet-S25 | Enet-S | Enet-SS | |
| 通信速度 | 300～230400bps | 300～230400bps | 300～230400bps | |
| ストップビット | 1/2 | 1/2 | 1/2 | |
| パリティ | 奇数/偶数/なし | 奇数/偶数/なし | 奇数/偶数/なし | |
| ビット長 | 7/8 | 7/8 | 7/8 | |
| フロー制御 | XON/XOFF RTS/CTS DTR/DSR |
XON/XOFF RTS/CTS DTR/DSR |
XON/XOFF RTS/CTS DTR/DSR |
|
| データパケット区切り | デリミタコード/ タイムアウト/ データ長 |
デリミタコード/ タイムアウト/ データ長 |
デリミタコード/ タイムアウト/ データ長 |
|
| 動作条件 | 温度：±0～50℃ 湿度：30～80％ （結露なきこと） |
温度：±0～50℃ 湿度：30～80％ （結露なきこと） |
温度：±0～50℃ 湿度：30～80％ （結露なきこと） |
|
| 入力電圧範囲 | AC85V～AC264V (50/60Hz) |
AC85V～AC264V (50/60Hz) |
AC85V～AC264V (50/60Hz) |
|
| 消費電流 | 25mA/AC100V (2W) | 25mA/AC100V (2W) | 27mA/AC100V (2W) | |
| 外形寸法 (mm) | W162×H31×D118mm (突起物を除く) |
W162×H29×D118mm (突起物を除く) |
W190×H31×D131mm (突起物を除く) |
|
| 重量 (g) | 約590g | 約590g | 約760g | |
| コネクタインターフェイス | シリアル側 | Dsub25ピンメス(DTE) [トメネジ: M2.6ミリネジ] |
Dsub9ピンオス(DTE) | Dsub9ピンオス(DTE) × 2 ポート |
| Ethernet側 | RJ45[10/100 Base] | RJ45[10/100 Base] | RJ45[10/100 Base] | |
| 搭載プロトコル | シリアル側 | 調歩同期無手順 | 調歩同期無手順 | 調歩同期無手順 |
| Ethernet側 | ARP､TCP/IP､UDP､ ICMP､TELNET(一部) |
ARP､TCP/IP､UDP､ ICMP､TELNET(一部) |
ARP､TCP/IP､UDP､ ICMP､TELNET(一部) |
|
プライス
| 型式 | 標準販売価格 | 梱包内容 |
| Enet-S25 | ￥81,600 | Enet-S25 * 1台，調歩同期用RS232Cクロスケーブル 1.8m（Dsub25オス× Dsub9メス）* 1 本 |
| Enet-S | ￥81,600 | Enet-S * 1台，調歩同期用RS232Cクロスケーブル 1.5m（Dsub9オス× Dsub9メス）* 1 本 |
| Enet-SS | ￥93,600 | Enet-SS * 1台，調歩同期用RS232Cクロスケーブル 1.5m（Dsub9オス× Dsub9メス）* 1 本 |
| DRA-1 | オープンプライス |
※上記は税抜き価格です。
※消費税に関する改正法に基づき、消費税をご請求申し上げます。
