RS232C 長距離 光変換器
1) RS232C光変換器は2台1組で使用しま。
2) RS232Cは光変換により最大120Kmまで延長可能（単芯）。
3) 調歩同期機器間、同期式機器間を光ファイバで双方向通信します。
5) 設定不要で通信可能。
◆接続構成イメージ
光変換により、2台のRS232C調歩同期機器間の通信距離を120KM延長可能
光変換により、2台の同期式機器間の通信距離を120KM延長可能
◆特徴
ノイズ対策
1.光ファイバーを使用することで、機器の耐ノイズ性が向上し、データ通信が安定します。
2.光ファイバーを使用することで誘電雷や外来ノイズによる機器の誤動作や損傷を軽減します。
3.この製品は金属シェルを使用しており、接地点を備えているため、一定の耐ノイズ性があります。
RS232C信号を光変換して長距離通信を実現
1.高性能な光送信機と受信感度の高い受信機を採用することで通信距離を最大120Kmまで延長可能
2.単芯光ファイバーは双方向通信を実現できるため、コストを効果的に削減できます。

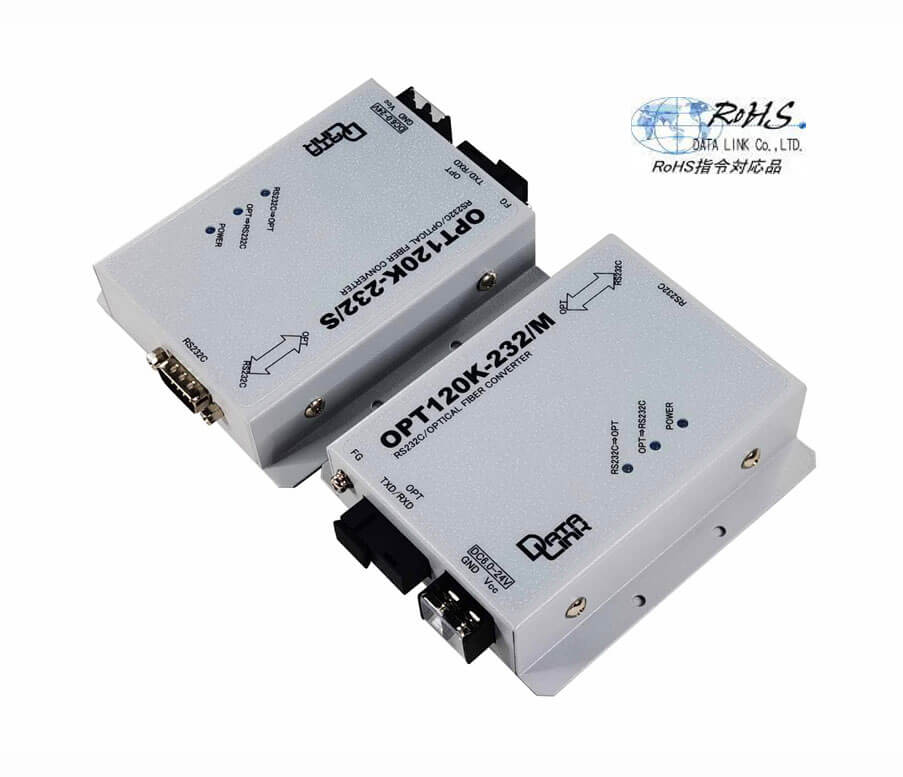

3.OPT120K-232は、調歩同期機器間を光ファイバーで延長する光同期モデムです。

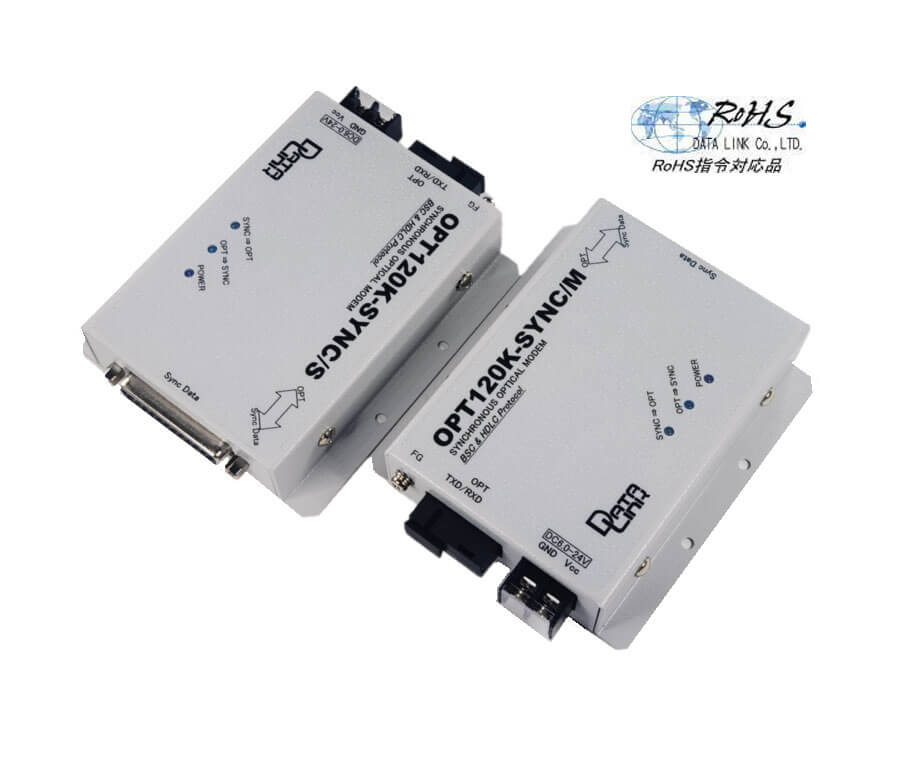

4.OPT120K-SYNCは、同期式の機器間を光ファイバで延長する光同期モデムです。
使いやすく、設定は不要です
1.本製品は設定不要で、ケーブルを接続して電源を入れるだけで通信可能です。
2. 製品には2種類のネジ穴を設けています。汎用のDINレール固定金具を取り付けることで、簡単にレールへ設置が可能。
また、制御板に直接ネジ止めすることも可能です。
3.ファイバー側はシングルモードファイバー SC コネクタです。
◆概略仕様
| 型式 | OPT120K-232 製品マニュアル＜＜＜＜ | OPT120K-SYNC 製品マニュアル＜＜＜＜ |
|---|---|---|
| 環境温度 | 0 ℃～70 ℃ | 0 ℃～70 ℃ |
| 環境湿度 | 結露なきこと | 結露なきこと |
| 入力電圧 | DC 6V～ 24V | DC 6V～ 24V |
| 消費電力 | 最大 0.5 W | 最大 0.5W |
| 寸法 | W: 93ｍｍ H: 27ｍｍ D: 104mm | W: 93ｍm H: 27ｍｍ D: 104mm |
| 重量 | 約300g | 約300g |
| シリアルコネクタ | DSUB9 オス (DTE配列) | DSUB25 メス (DCE配列) |
| 取り付けねじ | ＃4-40 UNC インチネジ | 2.6 ｍｍ ミリネジ |
| 最大通信速度 | 115.2 KBPS | 115.2 KBPS |
| 最長通信距離 | 120 Kｍ | 120 Kｍ |
| 伝送レイト | 2.5 MBPS | 2.5 MBPS |
| M側送信波長 | 1550nm (±20nm) | 1550nm (±20nm) |
| S側送信波長 | 1490nm (±20nm) | 1490nm (±20nm) |
| 光平均出力 | ≥ -3 dBm | ≥ -3 dBm |
| 受信感度 | ≤ -39 dBm | ≤ -39 dBm |
| 光ファイバー | 双方向送受信シングルモード | 双方向送受信シングルモード |
| コネクタ | SC (1 芯) | SC (1 芯) |
| 実測光ケーブル | シングルモード(8.6/125µｍ) 減衰係数＜0.3dB/km | シングルモード(8.6/125µｍ) 減衰係数＜0.3dB/km |
◆プライス
| 型式 | 標準販売価格 |
|---|---|
| OPT120K-232 | ￥200,000 ※2台1セット(/Ｍ、/Ｓ) |
| OPT120K-SYNC | ￥200,000 ※2台1セット(/Ｍ、/Ｓ) |
※1点目は、上記は税抜き価格です。
※2点目は、消費税に関する改正法に基づき、消費税をご請求申し上げます。
