TRSシリーズ RS422 RS232C 変換
◆TRSシリーズは AC100V 電源内蔵で､ボックスタイプ小型のRS232C／RS422（RS485）変換器です｡

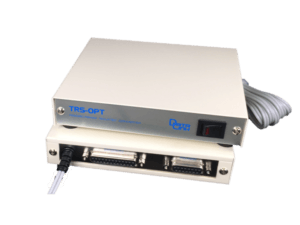

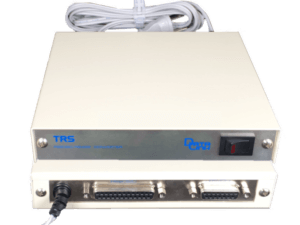

※前後形状提示のため､上下2台で撮影しています｡
※TRS、TRS-OPT、TRS-T、TRS-T-RoHSの取付金具は取り外し可能です。
※TRS-T-RoHSはTRS-T/FAの発売開始に伴い製造を終了しました。
◆特徴
・AC100V電源内で､ボックスタイプ小型のRS232C／RS422変換器です｡
TRS、TRS-OPT、TRS-Tは、盤内などへの取付が容易な専用金具を添付しており、さまざまな場所
での使用が可能です。
・この変換器を2台使用することにより､RS232C機器間を最大1200m延長することが出来ます。
・パソコンのRS232Cポートと測定器等のRS422の信号レベルの変換に使用することが出来ます。
・TRS、TRS-Tは､複数台の接続が可能なマルチドロップの設定を行うことが出来ます｡
（TRSは、RS232C側RTSラインを送受の切替に使用します｡）
（TRS-Tは、RS232C側RTSもしくはDTRラインを送受の切替に使用します｡）
・TRS-OPT、TRS-Tは、内部フォトカプラによる絶縁機能の他にRS422（RS485）側に静電気放電
などのサージから内部回路を保護するサージアブソーバも装備しています｡
・オプションのDINレール取付金具を装着すればDINレールへの固定が可能です。
◆モデル別特徴
※型式をクリックすると該当機種の詳細マニュアルを表示します。
| 型式 | TRS | TRS-OPT | TRS-T |
|---|---|---|---|
| 最大通信距離 | 1200m | 1200m | 1200m |
| 最大通信速度 | 115.2kbps | 115.2kbps | 115.2kbps |
| 変換信号 | TXD/RXD RTS/CTS | TXD/RXD RTS/CTS | TXD/RXD |
| 外形寸法 | W156*H33*D141 | W156*H33*D141 | W156*H33*D141 |
| 重量(g) | 620g | 620g | 600g |
| 入力電圧範囲 | AC85～132V | AC85～132V | AC85～132V |
| 特徴 | DTE/DCEの切替が可能 | フォトカプラ絶縁 サージアブソーバ | DTE/DCEの切替が可能 フォトカプラ絶縁 サージアブソーバ |
| 接続形態 | 1対1もしくはマルチドロップ | 1対1 | 1対1もしくはマルチドロップ |
| RS232C | Dsub25Pメス （DTE/DCE切替可能） | Dsub25Pメス(DTE) | Dsub9Pオス(DTE) |
| RS422 | Dsub15Pメス | Dsub15Pメス | Dsub9Pオス(DTE) |
◆プライス
- 型式
- 標準販売価格
- TRS
- ￥33,600
- TRS-OPT
- ￥43,200
- TRS-T
- ￥38,400
※上記は税抜き価格です。
※消費税に関する改正法に基づき、消費税をご請求申し上げます。
