CW シリアル アナライザー、Windows11まで対応
◆超小型・軽量・低価格のシリアルアナライザーです。 以下の種類があります。

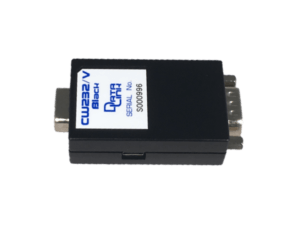

・CW232/V-Black（RS232C アナライザー）
両端にDsub９ピンオス・メスコネクタを持つRS232Cアナライザーです。

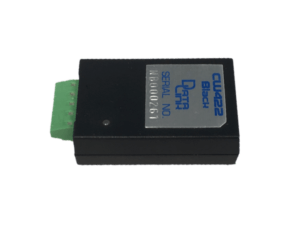

・CW422-Black(RS422/RS485 アナライザー）
5ピン端子台を持つRS422/RS485アナライザーです。

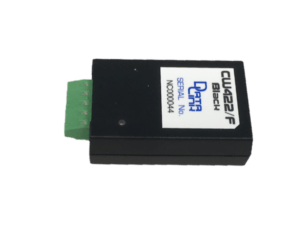

・CW422/F-Black(RS422/RS485 アナライザー）
CW422-Blackの上位機種です。本体と測定ラインをフォトアイソレーション
する事で接続・起動順序等の制約を無くしたモデルです。

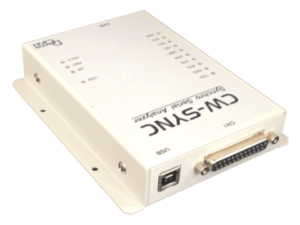

・CW-SYNC（同期式「HDLC・BSC」対応アナライザー）
CW-SYNCは、両端にDsub25ピンオス・メスコネクタを持つ同期式対応のアナライザーです。
詳細情報

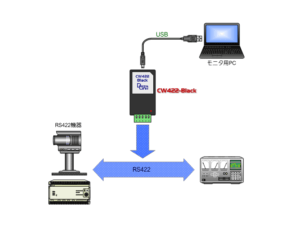

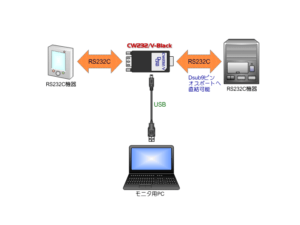

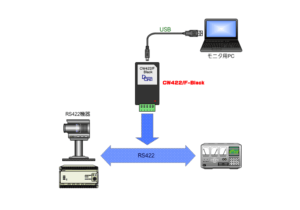

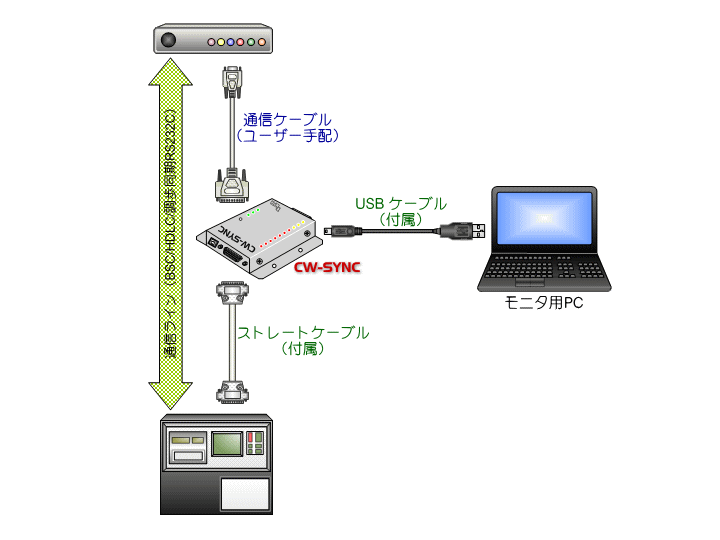

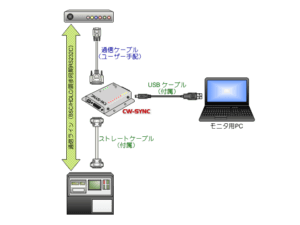

◆接続構成イメージ
◆共通の特徴
・USBを通してモニター用PCと接続します。
（添付のアプリケーションソフト CW-Analyzerを使用）
・PCから通信速度などの測定条件を設定します。
・サンプルデータと制御ラインデータ(CW232/V-Blackのみ）はPC上に表示されます。
・サンプルデータの表示・保存・再生・印字機能を持ちます。
・タイムスタンプ機能を持ちます。
・測定可能な最高伝送速度は230.4Kbpsです。
・サンプルデータをテキストファイルに変換して保存でき、使い慣れたエディタで表示可能です。

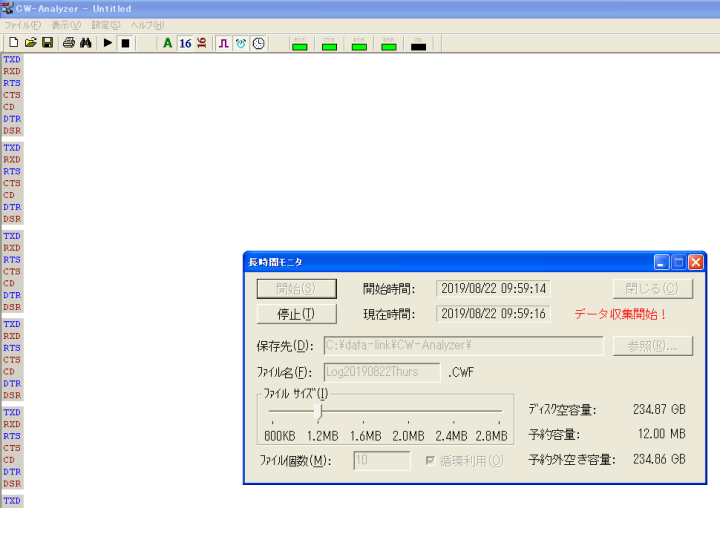

更にPCのハードディスクに保存することにより、長時間のサンプリングが可能です。

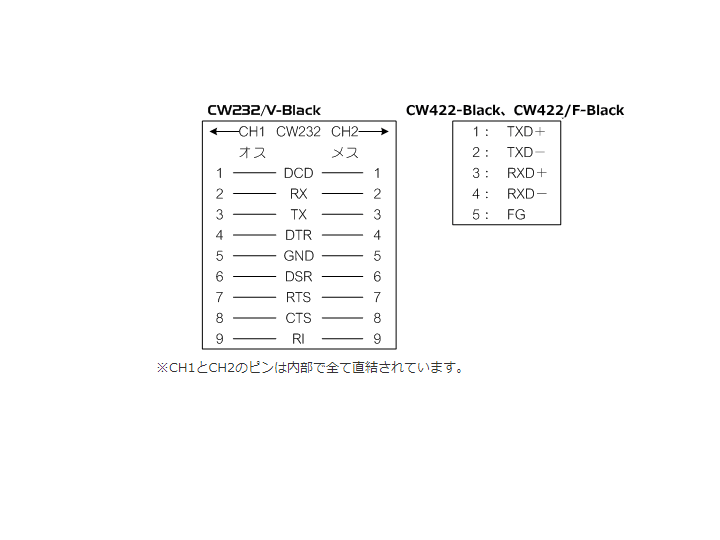

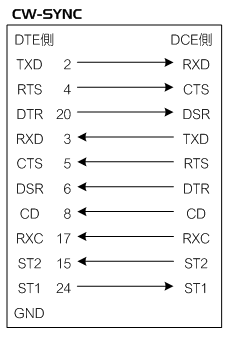

◆ピンアサイン

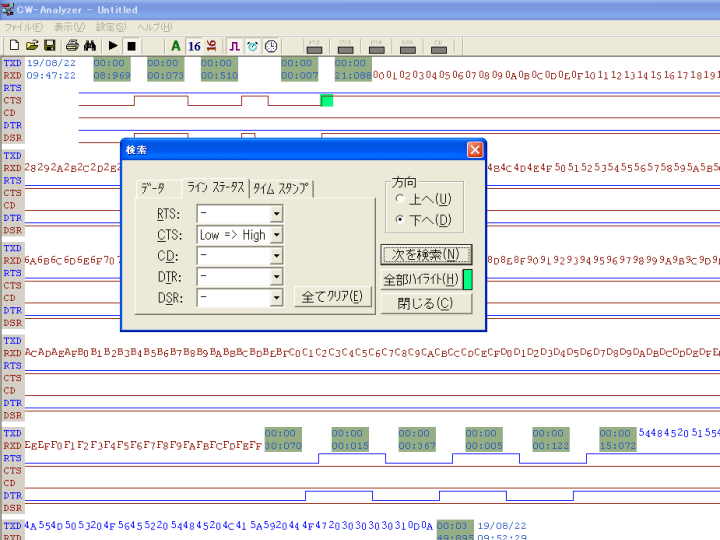

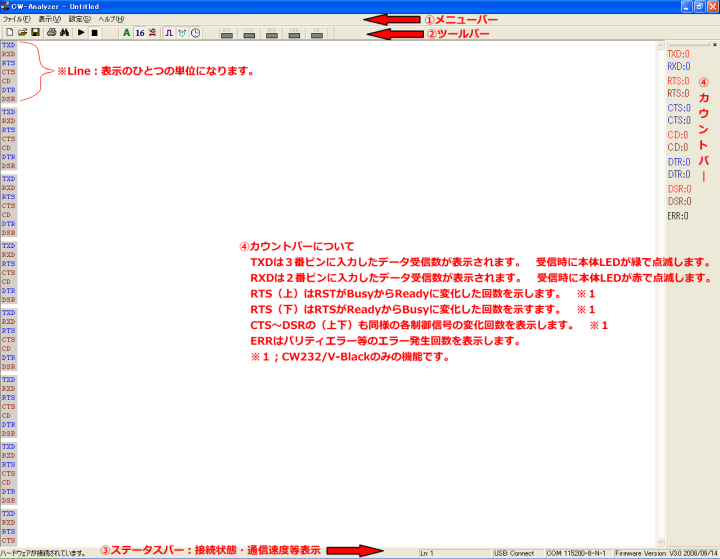

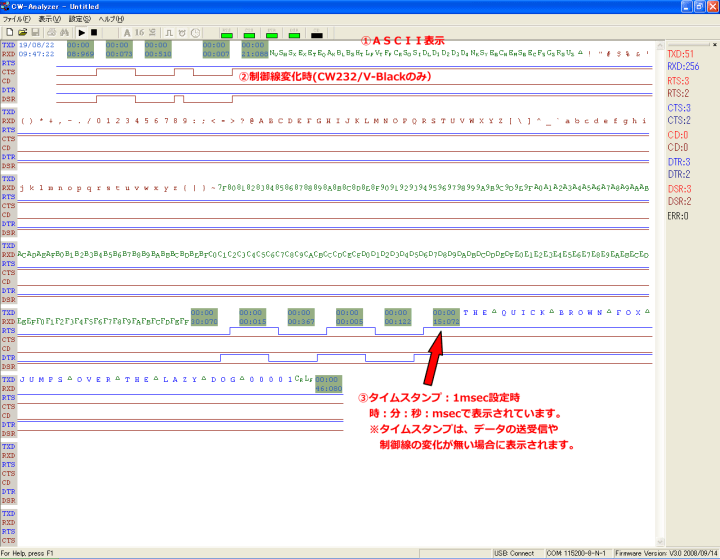

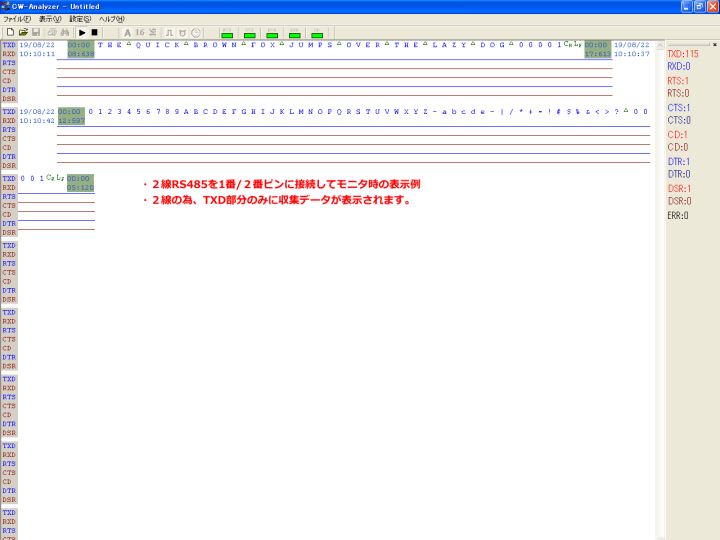

◆モニタサンプル画面

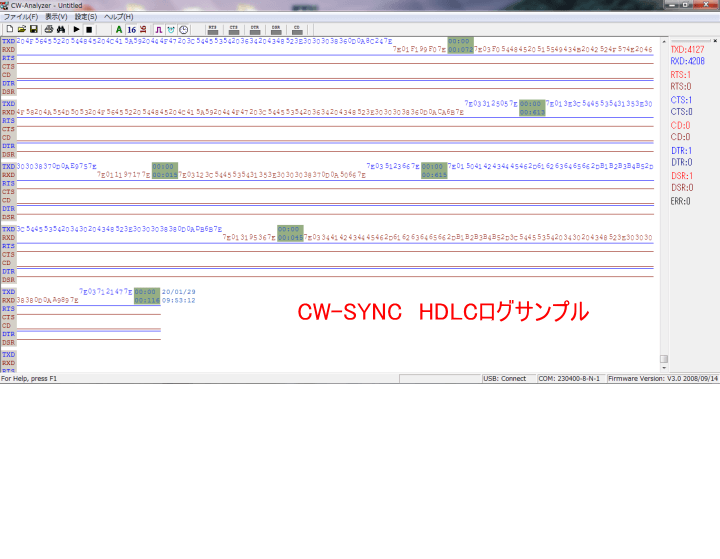

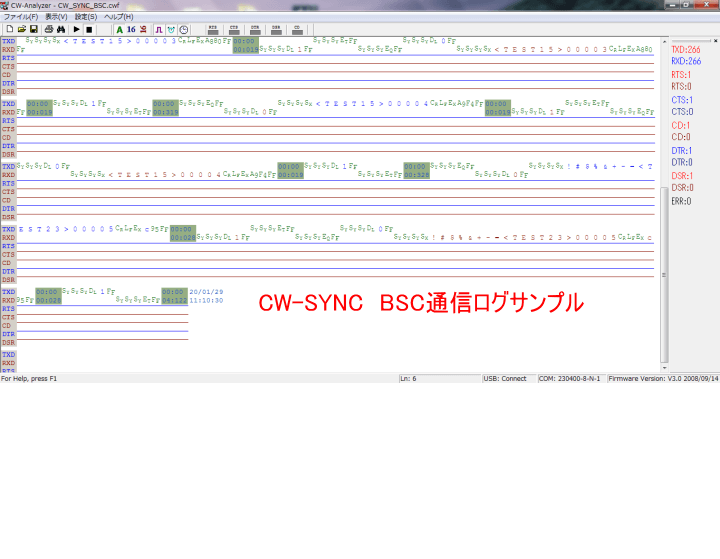

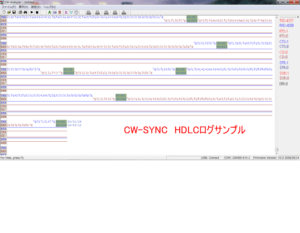

CW-SYNC
◆概略仕様
| CW232/V-Black、CW422-Black、CW422/F-Black共通マニュアルはこちらから | |
| CW-Analyzer online help | |
| CW-SYNCのマニュアルはこちらから | |
| 通信速度 | 50bps～230.4Kbps |
| データ長 | 7 or 8 の指定が可能 |
| パリティ | None、Odd、Even設定が可能 |
| STPピット | 1 or 2 が指定可能 |
| タイムスタンプ | 最少オーダ 1msec |
※ 設定の通信速度でデータをモニタ可能かどうかは、PCの処理能力に依存します。
※ PCの処理能力によっては取りこぼしの可能性もあります。下記推奨環境をご確認下さい。
ご注意：
従来品のCW232/V（CW232）とCW232/V-Blackではドライバソフト、
アプリケーションソフト共に互換性はございません。
従来品で保存したログはCW232/V-Blackのアプリでは開くことが
出来ませんのでご注意ください。
◆推奨環境
| OS | 日本語 WindowsXP（32bitのみ）／Windows7～Windows11 |
| CPU | Intel Pentium/Celelon 2GHz以上 |
| メモリ | 256M以上 |
| ハードディスク | 300M以上の空き容量 |
| USB | USB2.0（USB1.1でも動作可能） |
| その他 | チップセット内蔵以外の外付けグラフィックカードを推奨します。 アプリケーションプログラムCD-ROMは添付されなくなりました。 |
※ プログラムの動作に必要なメモリ容量、ハードディスク容量等は、ご利用のシステム環境に
よって異なる場合がございます。
※ 上記推奨環境にてテストを行っておりますが、お客様の環境によっては完全に動作を保証
出来ない場合もございます。
※ OSは全て日本語版のみの対応となります。
※ CWソフトの実行とインストールは管理者権限が必要です。
◆プライス
| 型式 | 標準販売価格 |
| CW/232/V-Black | ￥35,700 |
| CW422-BlacK | ￥35,700 |
| CW422/F-Black | ￥47,700 |
| CW-SYNC | ￥81,600 |
※上記は税抜き価格です。
※消費税に関する改正法に基づき、消費税をご請求申し上げます。
