TRS-T/FA RS485 ノイズ 対策 変換
5年保証対応品
◆TRS-T/FAは、RS232CとRS422・RS485のレベル変換を行います。
電源内蔵変換器シリーズ【TRS-T】【TRS-T-RoHS】の上位機種です。
(TRS-T-RoHSは、TRS-T/FAの発売開始に伴い製造終了となっております）

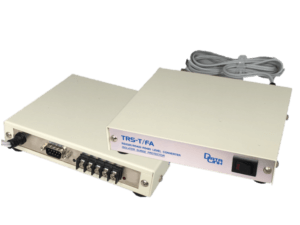

TRS-T/FA ２台で撮影
◆接続構成イメージ

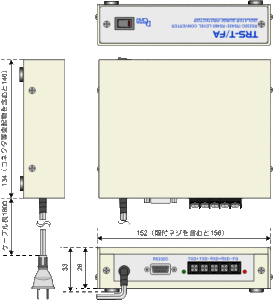

◆外観図
◆特徴
・TRS-T、TRS-T-RoHSからTRS-T/FAへそのまま置き換えが可能です。
・雷サージ対策、静電気対策などを施しFA環境での使用を想定したRoHS指令対応モデルです。
(RS422・RS485インターフェイスはIEC規格試験レベル4をクリア)
IEC規格試験レベル4
| サ－ジ試験 | IEC61000-4-5 | レベル4 | +/-4KV |
| 静電気試験 | IEC61000-4-2 | レベル4 | +/-10KV |
| EFT/B試験 | IEC61000-4-4 | レベル4 | +/-2KV |
・寒暖差の激しい地域など過酷な動作環境でも使用が可能です。
【動作温度：-20℃～+70℃／湿度：防湿・耐結露仕様／塵：防塵仕様）】
・RS232C側コネクタは、Dsub9ピンオスでディップスイッチによりDTE/DCEの切換が可能です。
・RS422･RS485コネクタは、5ピンの端子台で、マルチドロップ接続時の2線/4線の切換、
RS232C側RTS/DTRラインによる送受信制御の選択がディップスイッ チで行えます。
・RS422･RS485は最大通信速度116Kbps、最大延長総距離は1200mで最大32台まで接続可能です。
・ワイドレンジ対応電源内臓です。（入力電圧範囲：AC85V～AC264V）
・5年間無償保証対象製品です。
・オプションのDINレール取付金具を装着すればDINレールへの固定が可能です。
◆概略仕様
※型式TRS-T/FAクリックで詳細マニュアルページを開きます。
- 型式
- TRS-T/FA
- 動作条件
- 温度：-20℃～+70℃
湿度：防湿・耐結露仕様
塵防塵仕様
- 入力電圧範囲
- AC85V～AC264V(50/60Hz）
- 消費電力
- 約3W／AC100V
- 外形寸法(mm)
- W156×H33×D146（コネクタ等の突起物含む）
- 重量
- 600g
- ノイズ対策
(IEC規格試験レベル4準拠） - フォトカプラ絶縁
シリコンサージアブソーバ内蔵
セラミックアレスタ内蔵
- インターフェイス
- RS232C/RS422・RS485
- RS232Cコネクタ
- Dsub9Pオス
- RS422コネクタ
- 5ピン端子台
- 最大通信速度
- 115.2Kbps
◆従来機種との比較
- 型式
- TRS-T
- TRS-T/FA
- 動作温度
- 0℃～+50℃
- -20℃～+70℃
- 入力電圧範囲
- AC85V～AC132V
- AC85V～AC264V
- サージ特性
- 10KV
- IECレベル4クリア
- 防湿・防塵
- 未対応
- 防湿・防塵
- RoHS指令
- 未対応
- 対応
- 保証期間
- 1年
- 5年
- 標準販売価格
- ￥32,000
- ￥38,400
※上記は税抜き価格です。
※TRS-T-RoHSはTRS-T/FAに統合し販売を終了しました。
◆プライス
- TRS-T/FA
- ￥46,000
※上記は税抜き価格です。
※消費税に関する改正法に基づき、消費税をご請求申し上げます。
