RS422 RS232C変換器 | RS422信号をRS232C信号に変換

RS422⇔RS232C 変換器

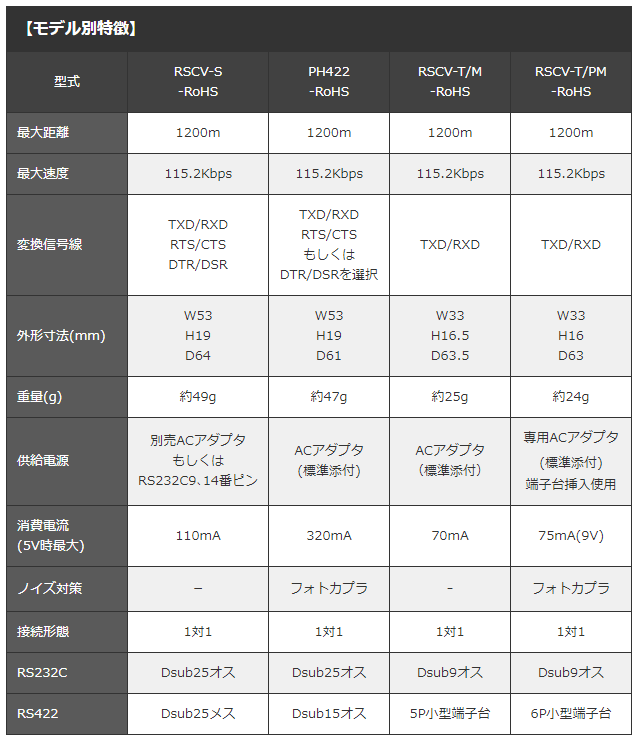

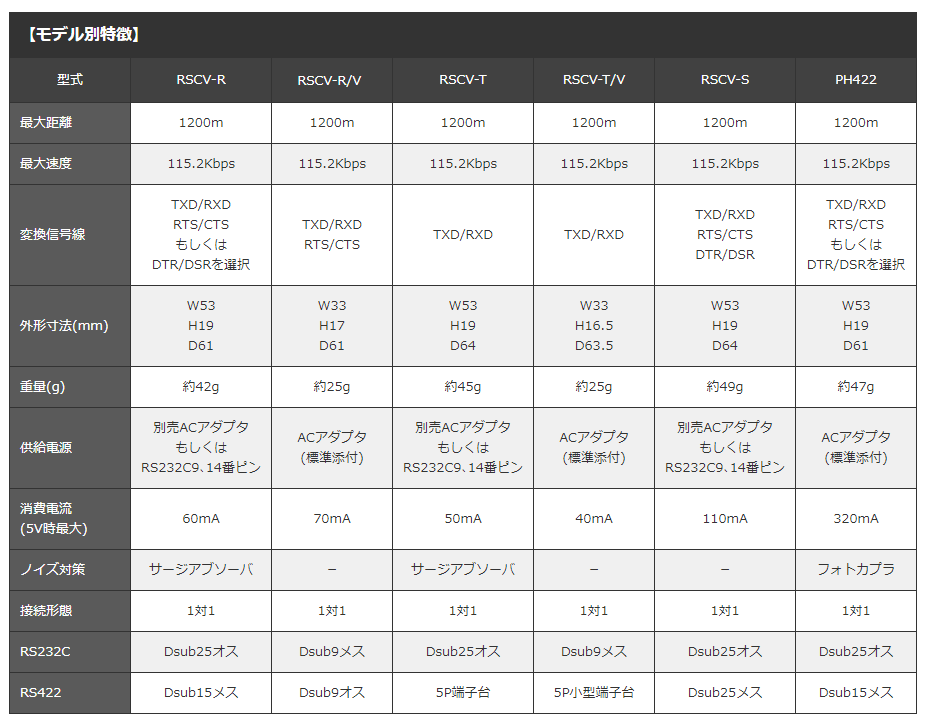

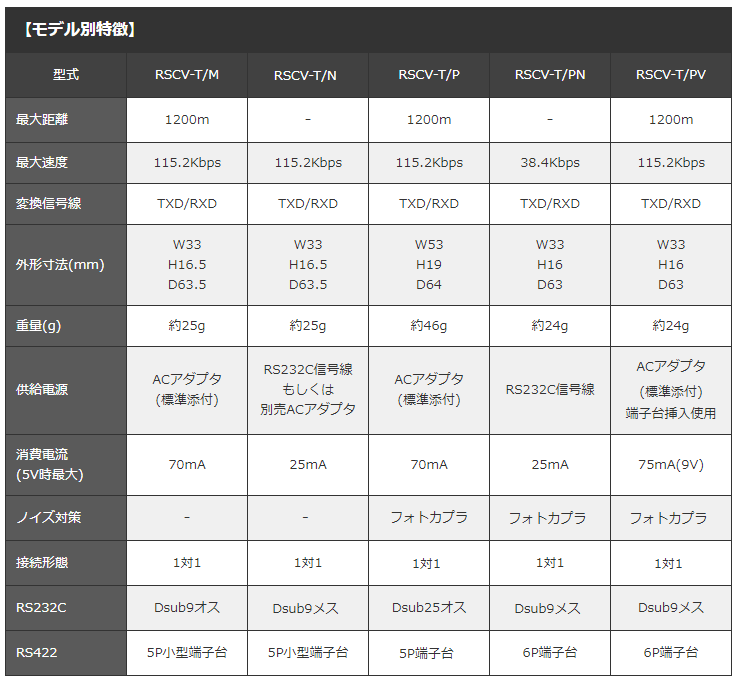

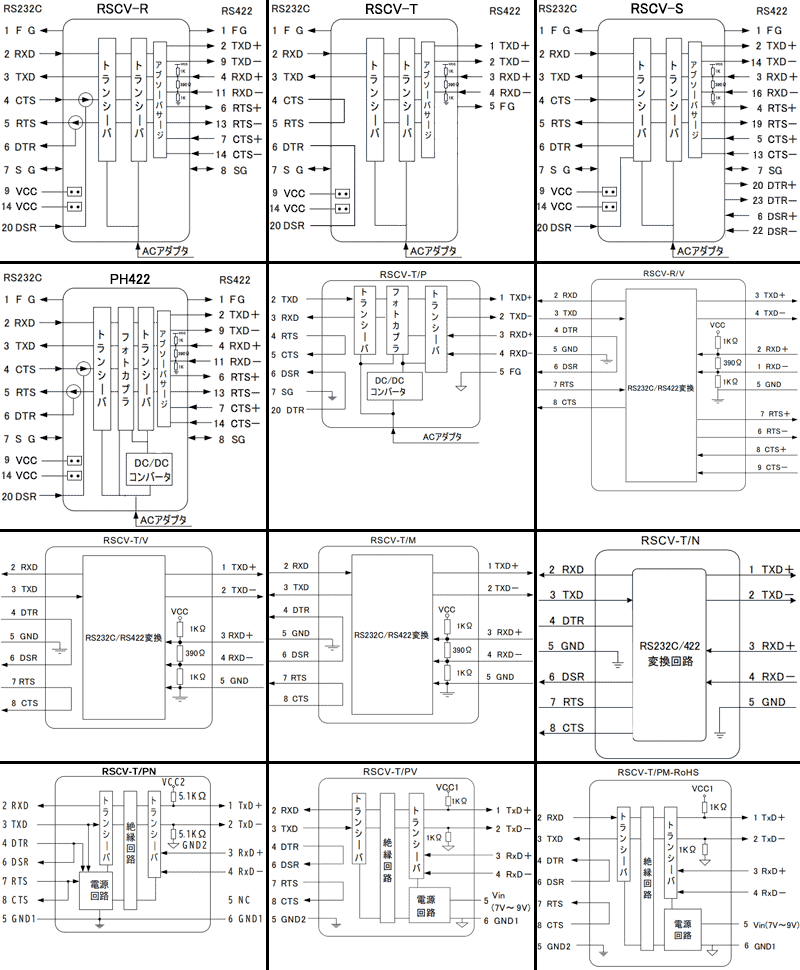

◆RSCVシリーズは、小型・軽量コネクタサイズのRS232C/RS422変換器です｡
◆RS422とRS232Cの信号レベルの変換を行います。
◆コンバータには無電源仕様、絶縁機能仕様などがあります。
◆RoHS対応です｡

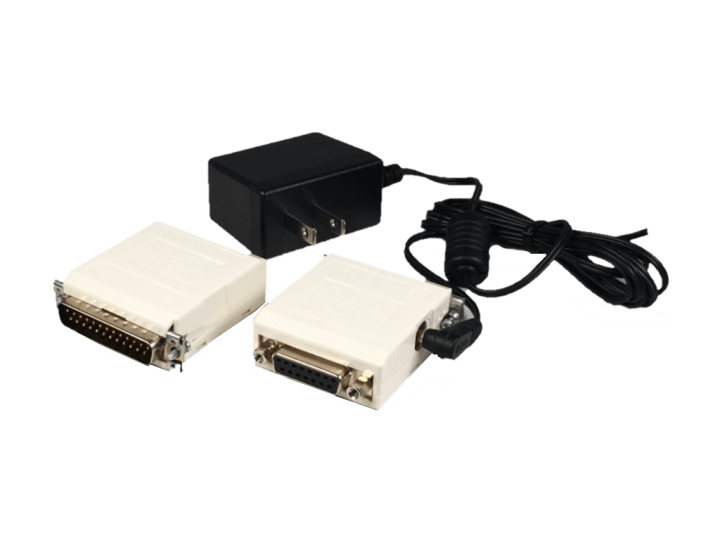

RS422⇋RS232C 変換
外部電源(ACアダプタ別売)もしくは、9/14番ピンより供給
RTS/CTSもしくはDTR/DSRを選択
RS232C側コネクタは、Dsub25ピンオス(DCE配列)
RS422側コネクタは、Dsub15ピンメス

標準販売価格：￥18,000円
（税抜価格）
ACアダプタ別売

マニュアル

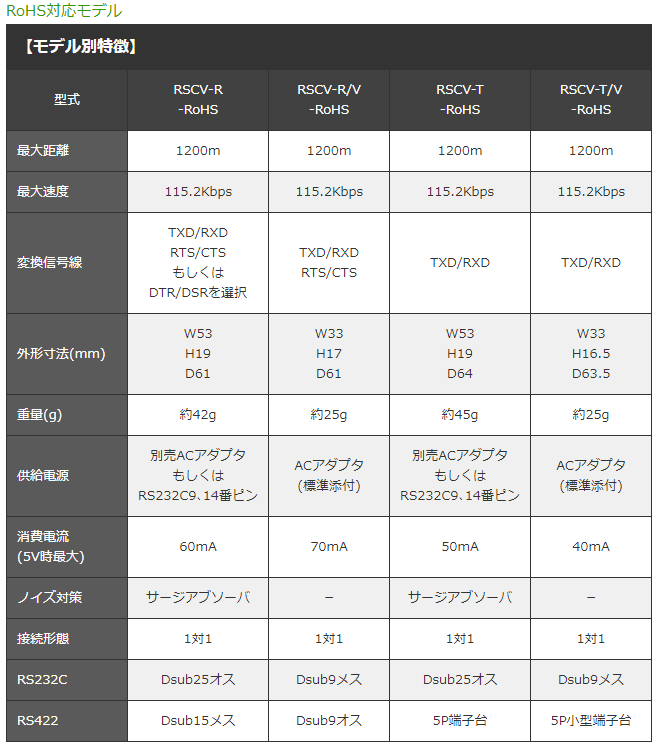

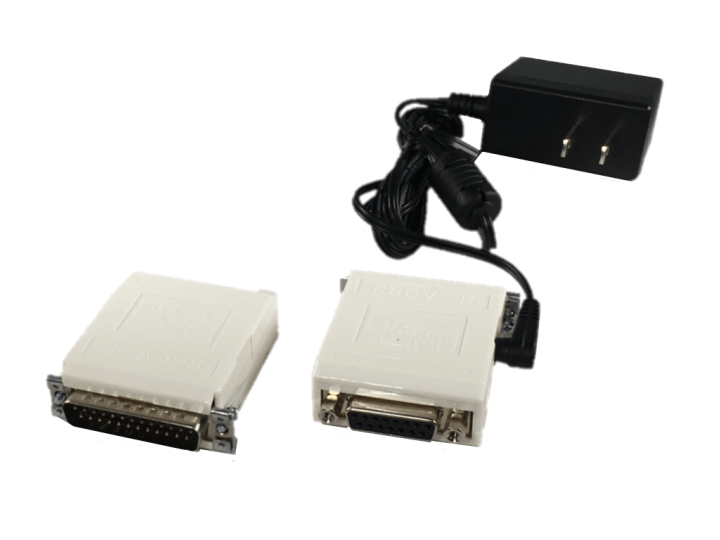

RS422⇋RS232C 変換(RSCV-RのRoHS指令対応品)
外部電源(ACアダプタ別売)もしくは、9/14番ピンより供給
RTS/CTSもしくはDTR/DSRを選択
RS232C側コネクタは、Dsub25ピンオス(DCE配列)
RS422側コネクタは、Dsub15ピンメス

標準販売価格：￥21,600円
（税抜価格）
ACアダプタ別売

マニュアル

製品詳細

・RS422とRS232Cの信号レベルの変換を行います。
・小型･軽量のコネクタサイズです。
・RS232C側コネクタインターフェイスは､Dsub25ピンオスタイプです。パソコン､ワークステーション
　等のDTE配列のRS232Cポートへ直結して使用出来ます。
・RS232C側のTXD/RXDと選択されたRTS/CTSもしくはDTR/DSRの4線を変換します。
・RS422側コネクタインターフェイスは､Dsub15ピンメスです。
・RS422側に急峻なサージに対し､高速応答性に優れるサージ吸収用シリコン素子を採用しています。
・RS422側受信ラインには､ラインを安定させるフェイルセーフ回路が組み込まれています。
・電源供給は､オプションのACアダプタ､もしくはRS232Cポートの9､14番ピンより供給します。

1.RS422とRS232Cの変換

2.RS422変換によるRS232C機器の延長

製品仕様
最大通信速度	115.2Kbps
変換信号	TXD/RXD RTS/CTSもしくは DTR/DSRを選択
外形寸(ｍｍ)	W53/H19/D61
重量(g)	約42g
最大伝送距離	1200m
消費電流(5V時最大)	60mA以下/5V
絶縁機能	無し
RS232C側	Dsub25ピンオス
RS422側	Dsub15ピンメス
電源供給	別売ACアダプタ　もしくは　RS232Cポートの9､14番ピン
ノイズ対策	サージアブソーバ

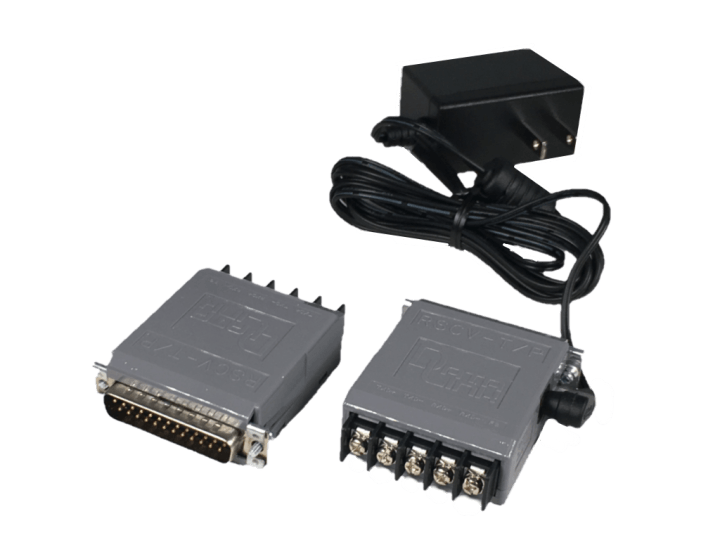

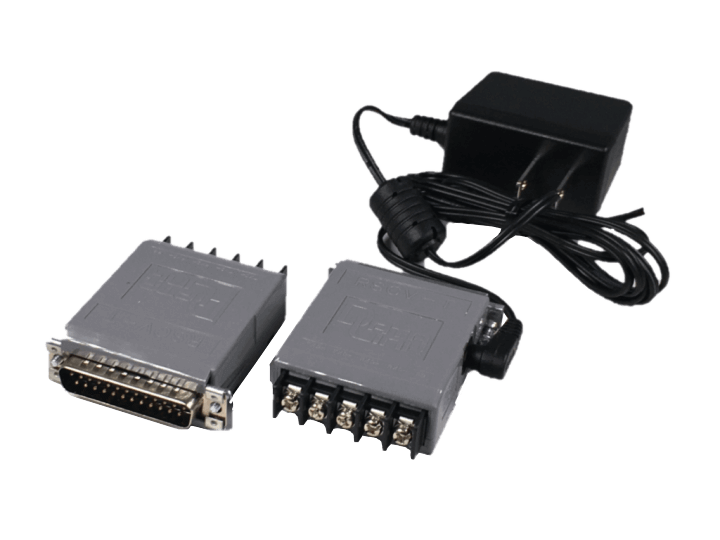

RS422⇋RS232C 変換
外部電源(ACアダプタ別売)もしくは、9/14番ピンより供給
RS232C側コネクタは、Dsub25ピンオス(DCE配列)
RS422側コネクタは、5ピンの端子台

標準販売価格：￥18,000円
（税抜価格）
ACアダプタ別売

マニュアル

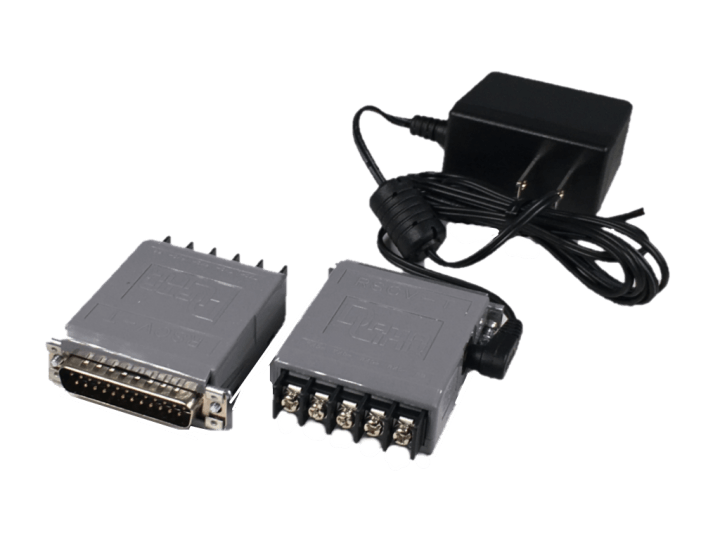

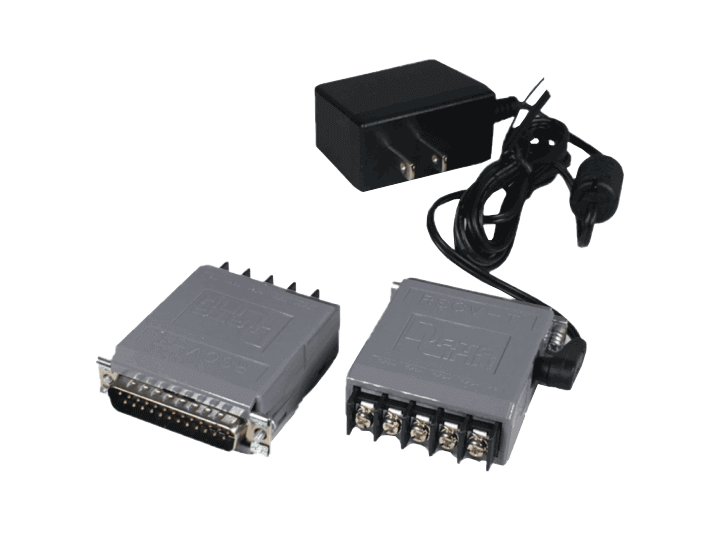

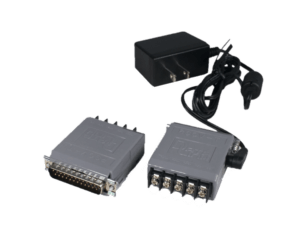

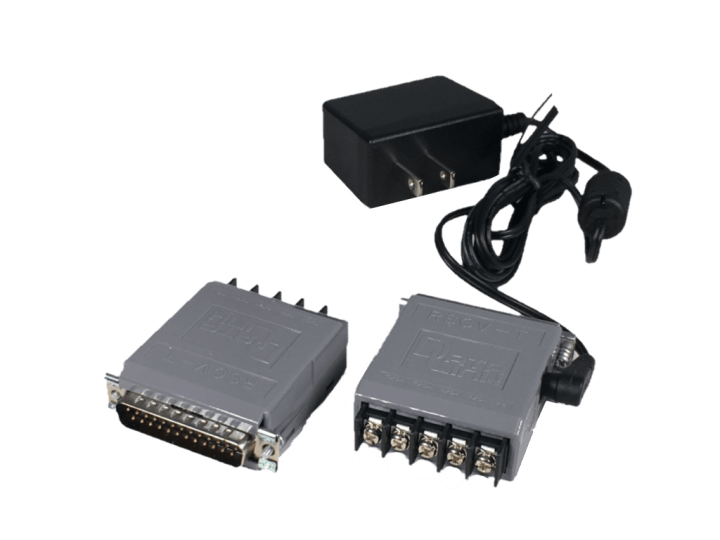

RS422⇋RS232C 変換(RSCV-TのRoHS指令対応品)
外部電源(ACアダプタ別売)もしくは、9/14番ピンより供給
RS232C側コネクタは、Dsub25ピンオス(DCE配列)
RS422側コネクタは、5ピンの端子台

標準販売価格：￥21,600円
（税抜価格）
ACアダプタ別売

マニュアル

製品詳細

・RS422とRS232Cの信号レベルの変換を行います。
・小型、軽量のコネクタサイズです。
・RS232C側コネクタインターフェイスは､Dsub25ピンオスタイプです。パソコン､ワークステーション､端末機器等の
　DTE配列のRS232Cポートへ直結して使用出来ます。
・RS232C側データ線のTXD/RXDの2線を変換します。
・RS422側コネクタインターフェイスは､5ピンの端子台で､システムを構築する際､ケーブルの敷設が容易に行えます。
・RS422側に急峻なサージに対し､高速応答性に優れるサージ吸収用シリコン素子を採用しています。
・RS422側受信ラインには､ラインを安定させるフェイルセーフ回路が組み込まれています。
・電源供給は､オプションのACアダプタ､もしくはRS232Cポートの9､14番ピンより供給します。

1.RS422とRS232Cの変換

2.RS422変換によるRS232C機器の延長

製品仕様
最大通信速度	115.2Kbps
変換信号	TXD/RXD
外形寸(ｍｍ)	W53/H19/D64
重量(g)	約45g
最大伝送距離	1200m
消費電流(5V時最大)	50mA以下/5V
絶縁機能	無し
RS232C側	Dsub25ピンオス
RS422側	5P端子台
電源供給	別売ACアダプタ　もしくは　RS232Cポートの9､14番ピン
ノイズ対策	サージアブソーバ

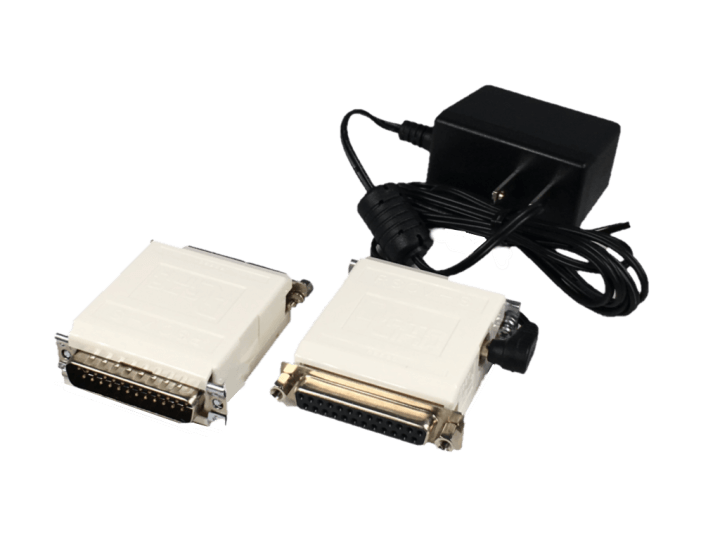

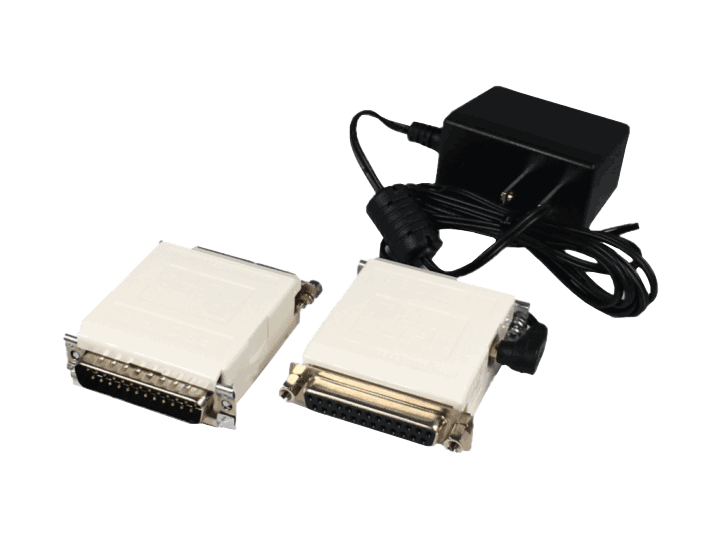

RS530⇋RS232C 変換
外部電源(ACアダプタ別売)もしくは、9/14番ピンより供給
RTS/CTSもしくはDTR/DSRを選択
RS232C側コネクタは、Dsub25ピンオス(DCE配列)
RS422側コネクタは、Dsub25ピンメス

標準販売価格：￥20,400円
（税抜価格）
ACアダプタ別売

マニュアル

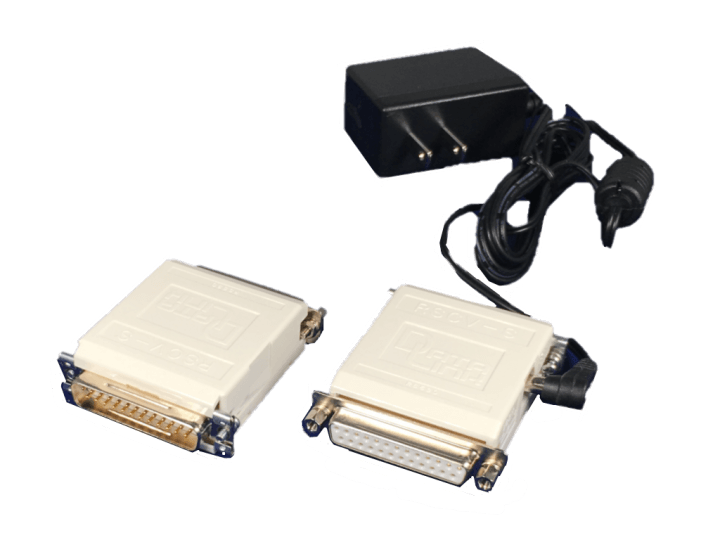

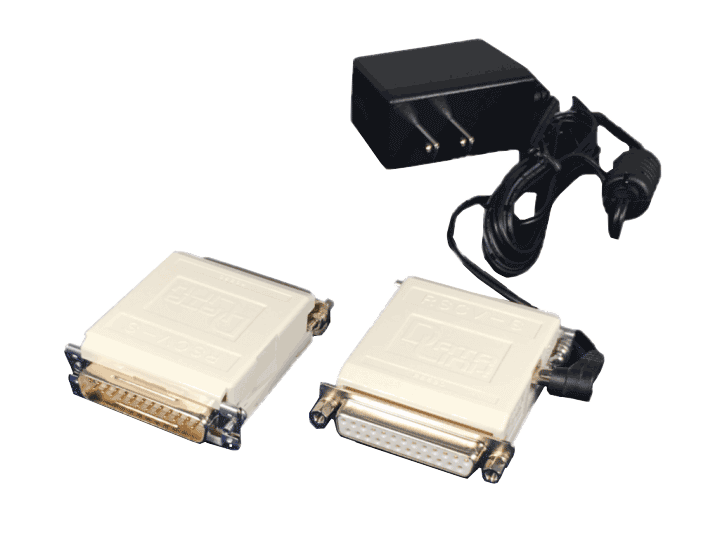

RS530⇋RS232C 変換(RSCV-SのRoHS指令対応品)
外部電源(ACアダプタ別売)もしくは、9/14番ピンより供給
RTS/CTSもしくはDTR/DSRを選択
RS232C側コネクタは、Dsub25ピンオス(DCE配列)
RS422側コネクタは、Dsub25ピンメス

標準販売価格：￥24,400円
（税抜価格）
ACアダプタ別売

マニュアル

製品詳細

・RS530とRS232Cの信号レベルの変換を行います。
・小型･軽量のコネクタサイズです。
・RSCV-Sを2個使用することにより、RS232C機器間の通信距離を最大1.2Kmまで延長することができます。
　(ポイント・ツ－・ポイントの接続のみ)
・RS232C側インタ－フェイスは、Dsub25ピンオスタイプです。パソコン、ワ－クステ－ション、端末機器
　等のDTE配列のRS232Cポ－トへ直結して使用できます。
・RS232C側デ－タ線のTXD/RXD、制御信号線のRTS/CTS、DTR/DSRの6線を変換します。
・RS530側コネクタインタ－フェイスは、Dsub25ピンメスタイプです。
・電源供給は､オプションのACアダプタ､もしくはRS232Cポートの9､14番ピンより供給します。

1.RS422とRS232Cの変換

2.RS422変換によるRS232C機器の延長

製品仕様
最大通信速度	115.2Kbps
変換信号	TXD/RXD RTS/CTS DTR/DSR
外形寸(ｍｍ)	W53/H19/D64
重量(g)	約49g
最大伝送距離	1200m
消費電流(5V時最大)	110mA以下/5V
絶縁機能	無し
RS232C側	Dsub25ピンオス
RS422側	Dsub25ピンメス
電源供給	別売ACアダプタ　もしくは　RS232Cポートの9､14番ピン
ノイズ対策	–

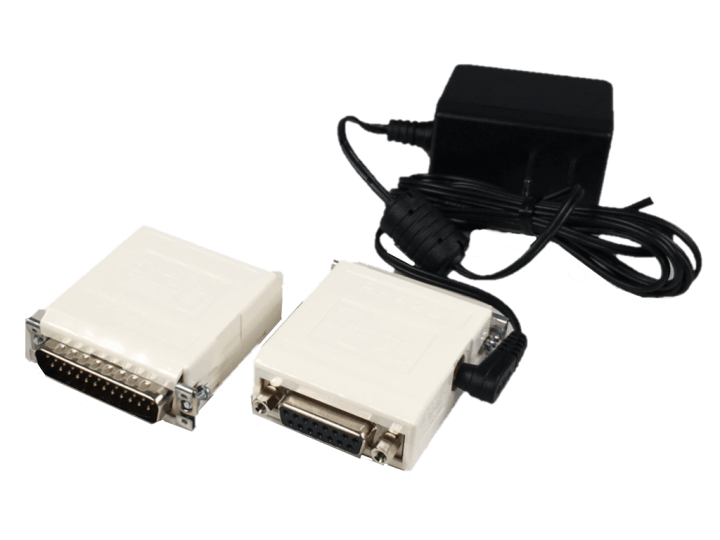

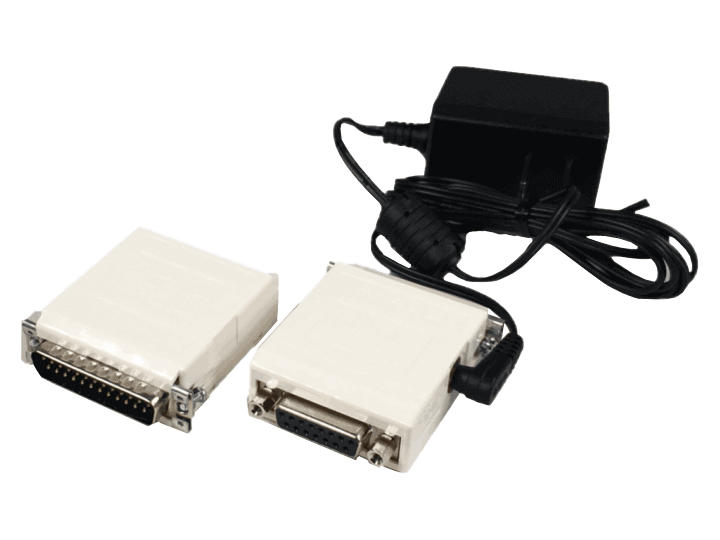

RS422⇋RS232C 変換
外部電源(ACアダプタ標準添付)
RTS/CTSもしくはDTR/DSRを選択
RS232C側コネクタは、Dsub25ピンオス(DCE配列)
RS422側コネクタは、Dsub15ピンメス

標準販売価格：￥33,600円
（税抜価格）
ACアダプタ標準添付

マニュアル

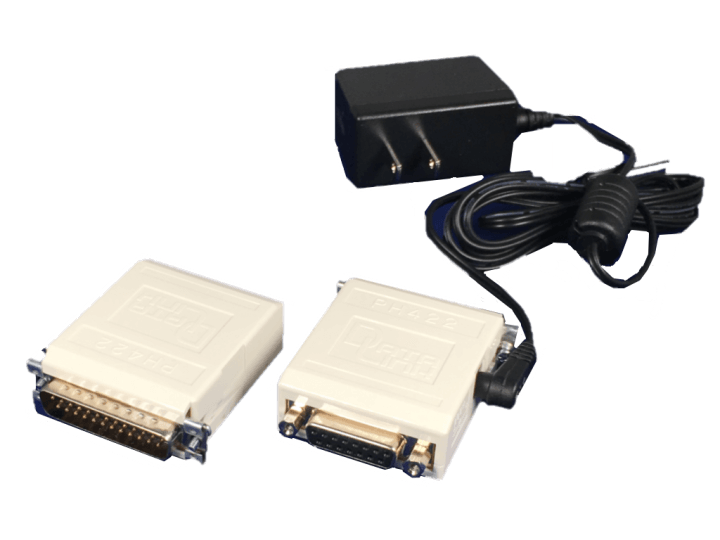

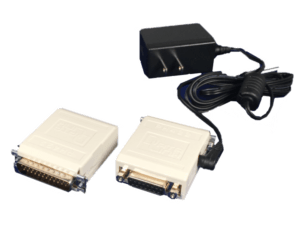

RS422⇋RS232C 変換(PH422のRoHS指令対応品)
外部電源(ACアダプタ標準添付)
RTS/CTSもしくはDTR/DSRを選択
RS232C側コネクタは、Dsub25ピンオス(DCE配列)
RS422側コネクタは、Dsub15ピンメス

標準販売価格：￥40,300円
（税抜価格）
ACアダプタ標準添付

マニュアル

製品詳細

・RS422とRS232Cの信号レベルの変換を行います。
・小型･軽量のコネクタサイズです。
・PH422を2個使用することにより、RS232C機器間の通信距離を最大1.2Kmまで延長することができます。
　(ポイント・ツ－・ポイントの接続のみ)
・RS422側をフォトカプラで絶縁していますので、RS422ラインから混入したノイズを機器間に波及させません。
・RS232C側インタ－フェイスは、Dsub25ピンオスタイプです。
　パソコン、ワ－クステ－ション、端末機器等のDTE配列のRS232Cポ－トへ直結して使用できます。
・RS232C側デ－タ線のTXD/RXD、選択式で制御信号線のRTS/CTS、または、DTR/DSRのどちらかの合計4線を変換します。
・RS422側コネクタインタ－フェイスは、Dsub15ピンメスタイプです。
・PH422への電源供給方法は､標準添付のACアダプタより供給します。

1.RS422とRS232Cの変換

2.RS422変換によるRS232C機器の延長

製品仕様
最大通信速度	115.2Kbps
変換信号	TXD/RXD RTS/CTSもしくは DTR/DSRを選択
外形寸(ｍｍ)	W53/H19/D61
重量(g)	約47g
最大伝送距離	1200m
消費電流(5V時最大)	320mA以下/5V
絶縁機能	あり
RS232C側	Dsub25ピンオス
RS422側	Dsub15ピンメス
電源供給	ACアダプタ標準添付
ノイズ対策	フォトカプラ

RS422⇋RS232C 変換
外部電源(ACアダプタ標準添付)もしくは、9/14番ピンより供給
RS232C側コネクタは、Dsub25ピンオス(DCE配列)
RS422側コネクタは、5ピンの端子台

標準販売価格：￥26,400円
（税抜価格）
ACアダプタ標準添付

マニュアル

製品詳細

・RS422とRS232Cの信号レベルの変換を行う、小型、軽量の変換コネクタです。
・RS232C側コネクタインターフェイスは､Dsub25ピンオスタイプです。
　パソコン､端末機器等のDTE配列のRS232Cポートへ直結して使用出来ます。
・RS232C側データ線のTXD/RXDの2線を変換します。
・RS422側をフォトカプラで絶縁していますので、RS422ラインから混入したノイズを機器間に波及させません。
・RS422側コネクタは5ピンの端子台で､ケーブルの敷設が容易に行えます。
・RS422側の急峻なサージに対して､高速応答性に優れるサージ吸収用シリコン素子を採用しています。
・電源供給は､標準添付のACアダプタ､もしくはRS232Cポートの9､14番ピンより供給します。

1.RS422とRS232Cの変換

2.RS422変換によるRS232C機器の延長

製品仕様
最大通信速度	115.2Kbps
変換信号	TXD/RXD
外形寸(ｍｍ)	W53/H19/D64
重量(g)	約46g
最大伝送距離	1200m
消費電流(5V時最大)	70mA以下/5V
絶縁機能	あり
RS232C側	Dsub25ピンオス
RS422側	5P端子台
電源供給	ACアダプタ標準添付
ノイズ対策	フォトカプラ

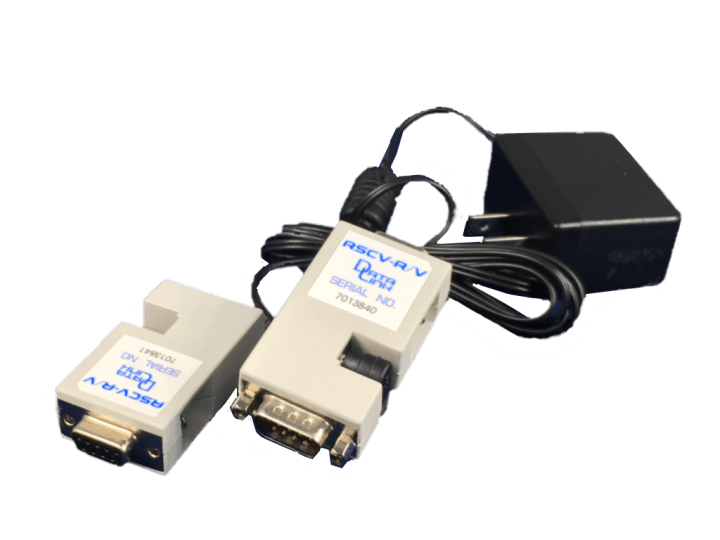

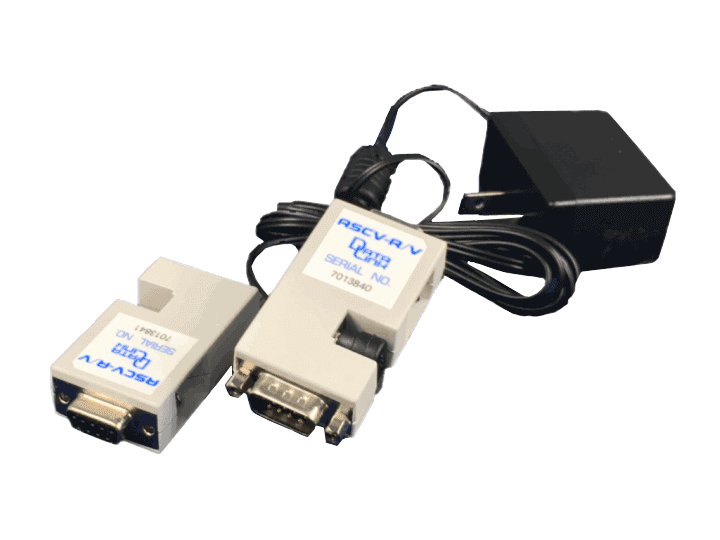

RS422⇋RS232C 変換
外部電源(ACアダプタ標準添付)
RTS/CTS
RS232C側コネクタは、Dsub9ピンメス(DCE配列)
RS422側コネクタは、Dsub9ピンオス

標準販売価格：￥23,400円
（税抜価格）
ACアダプタ標準添付

マニュアル

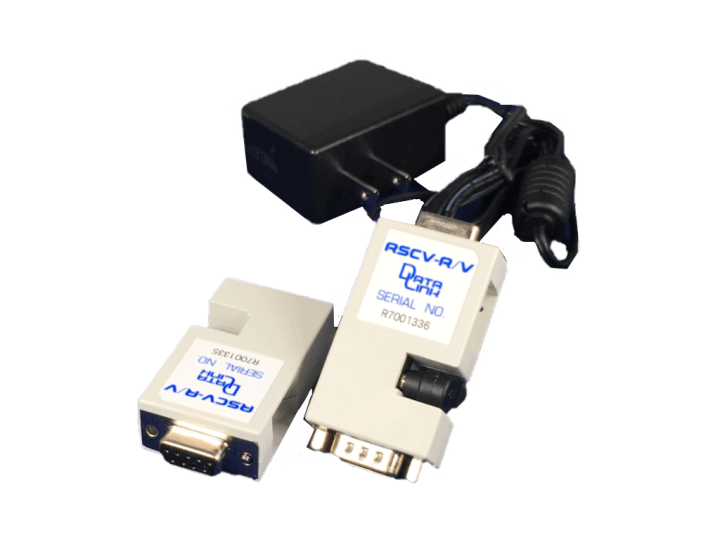

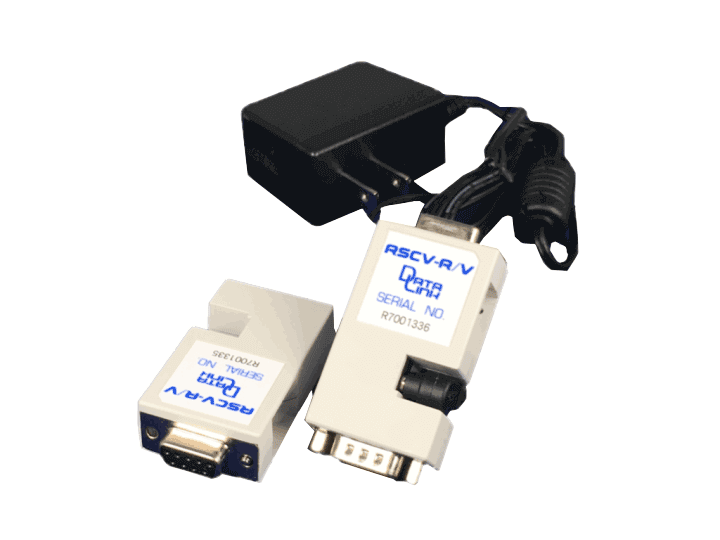

RS422⇋RS232C 変換(RSCV-R/VのRoHS指令対応品)
外部電源(ACアダプタ標準添付)
RTS/CTS
RS232C側コネクタは、Dsub9ピンメス(DCE配列)
RS422側コネクタは、Dsub9ピンオス

標準販売価格：￥28,000円
（税抜価格）
ACアダプタ標準添付

マニュアル

製品詳細

・RS422とRS232Cの信号レベルの変換を行います。
・小型･軽量のコネクタサイズです。
・PCのRS232Cポ－トへの直結を前提に、形状、ACアダプタ差し込み口等が、隣接する他のインターフェイスコネクタ
　に干渉しないように設計されています。
・RS232C 側コネクタは、Dsub 9ピンメス(DCE配列)で、PCのDsub9ピンオスのRS232Cポートへ直結して使用出来ます。
・RS422側コネクタは Dsub9ピンオスで、コネクタ付きケ－ブルにより接続します。
・電源供給は､標準添付の ACアダプタより行います。

1.RS422とRS232Cの変換

2.RS422変換によるRS232C機器の延長

製品仕様
最大通信速度	115.2Kbps
変換信号	TXD/RXD CTS/RTS
外形寸(ｍｍ)	W33/H17/D61
重量(g)	約25g
最大伝送距離	1200m
消費電流(5V時最大)	70mA以下/5V
絶縁機能	無し
RS232C側	Dsub9ピンメス
RS422側	Dsub9ピンオス
電源供給	ACアダプタ標準添付
ノイズ対策	–

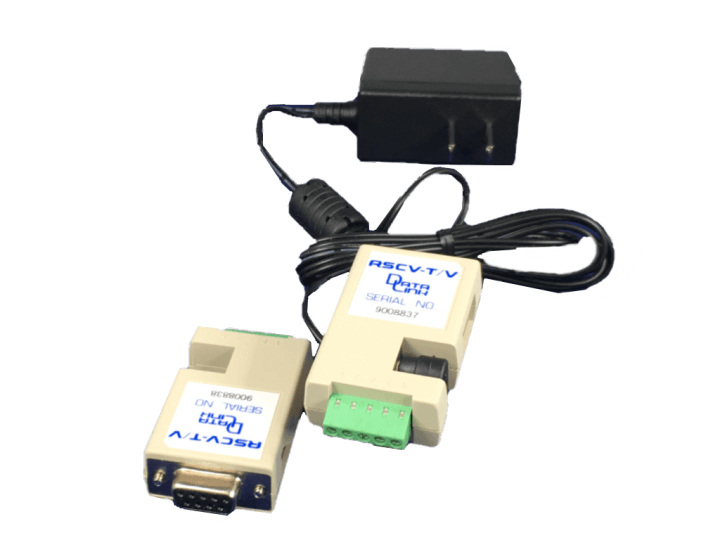

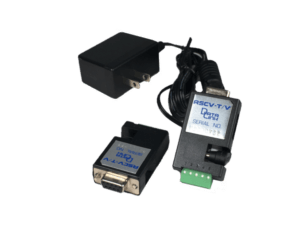

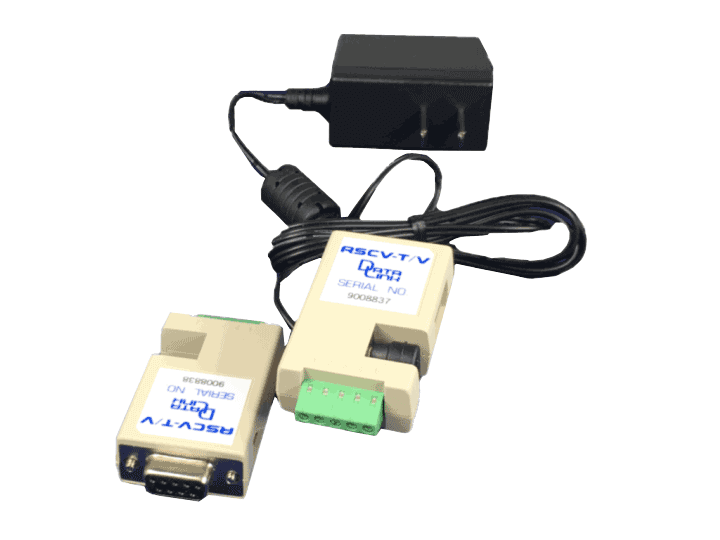

RS422⇋RS232C 変換
外部電源(ACアダプタ標準添付)
RS232C側コネクタは、Dsub9ピンメス(DCE配列)
RS422側コネクタは、小型の5ピン端子台

標準販売価格：￥23,400円
（税抜価格）
ACアダプタ標準添付

マニュアル

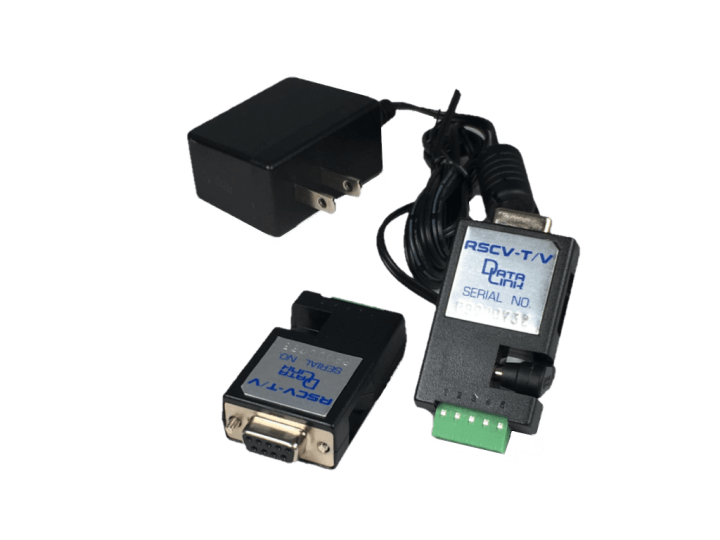

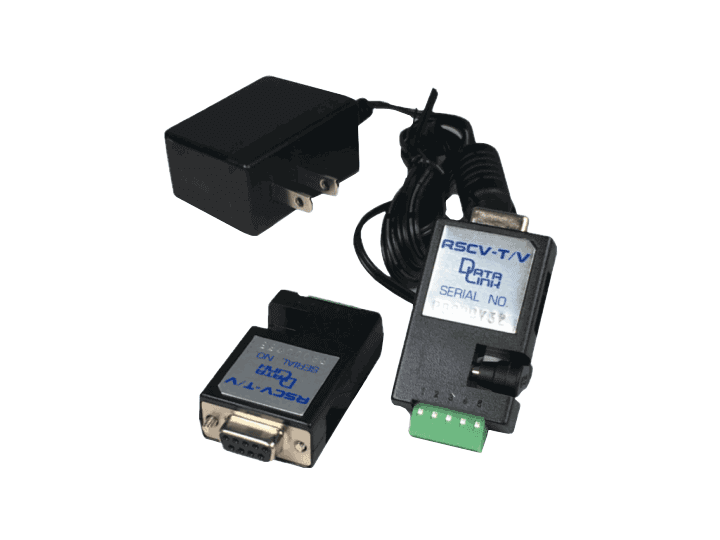

RS422⇋RS232C 変換(RSCV-T/VのRoHS指令対応品)
外部電源(ACアダプタ標準添付)
RS232C側コネクタは、Dsub9ピンメス(DCE配列)
RS422側コネクタは、小型の5ピン端子台

標準販売価格：￥28,000円
（税抜価格）
ACアダプタ標準添付

マニュアル

製品詳細

・RS422とRS232Cの信号レベルの変換を行います。
・小型･軽量のコネクタサイズです。
・PCのRS232Cポ－トへの直結を前提に、形状、ACアダプタ差し込み口等が、隣接する他のインターフェイスコネクタ
　に干渉しないように設計されています。
・RS232C側コネクタは、Dsub9ピンメス(DCE配列)で、PCのDsub9ピンオスのRS232Cポートへ直結して使用出来ます。
・RS422側コネクタは、小型の5ピン端子台で、ケ－ブル敷設が容易な形状になっています。
・電源供給は､標準添付のACアダプタより行います。

1.RS422とRS232Cの変換

2.RS422変換によるRS232C機器の延長

製品仕様
最大通信速度	115.2Kbps
変換信号	TXD/RXD
外形寸(ｍｍ)	W33/H16.5/D63.5
重量(g)	約25g
最大伝送距離	1200m
消費電流(5V時最大)	40mA以下/5V
絶縁機能	無し
RS232C側	Dsub9ピンメス
RS422側	5P小型端子台
電源供給	ACアダプタ標準添付
ノイズ対策	–

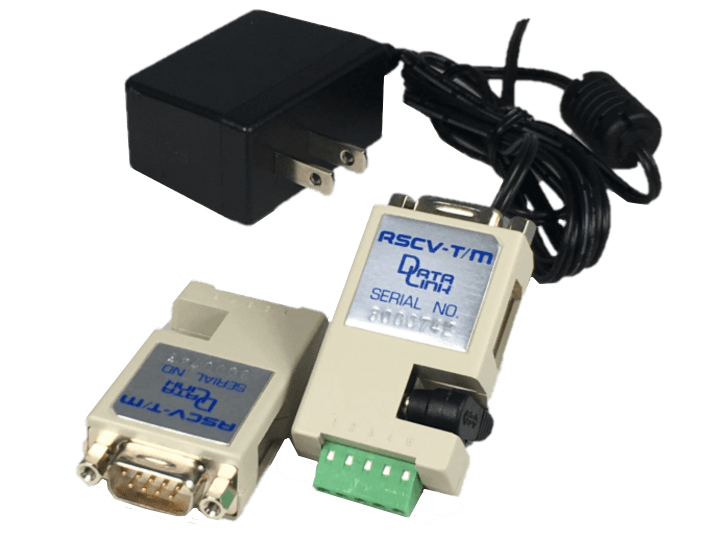

RS422⇋RS232C 変換
外部電源(ACアダプタ標準添付)
RS232C側コネクタは、Dsub9ピンオス(DTE配列)
RS422側コネクタは、小型の5ピン端子台

標準販売価格：￥23,400円
（税抜価格）
ACアダプタ標準添付

マニュアル

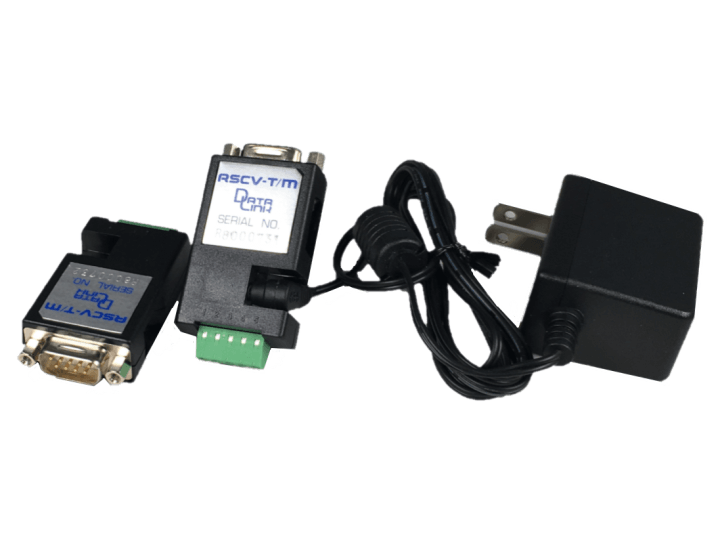

RS422⇋RS232C 変換(RSCV-T/MのRoHS指令対応品)
外部電源(ACアダプタ標準添付)
RS232C側コネクタは、Dsub9ピンオス(DTE配列)
RS422側コネクタは、小型の5ピン端子台

標準販売価格：￥28,000円
（税抜価格）
ACアダプタ標準添付

マニュアル

製品詳細

・RS422とRS232Cの信号レベルの変換を行います。
・小型･軽量のコネクタサイズです。
・RS232C側コネクタはDsub9ピンオス(DTE配列)です。
・ACアダプタの差込口が、隣接する他のインタ－フェイスに干渉しないように設計されています。
・RS422側コネクタは、小型の5ピン端子台で、ケ－ブル敷設が容易な形状になっています。
・RS422側に[保護回路]を内蔵しております。
・電源供給は､標準添付のACアダプタより行います。

1.RS422とRS232Cの変換

2.RS422変換によるRS232C機器の延長

製品仕様
最大通信速度	115.2Kbps
変換信号	TXD/RXD
外形寸(ｍｍ)	W33/H16.5/D63.5
重量(g)	約25g
最大伝送距離	1200m
消費電流(5V時最大)	70mA以下/5V
絶縁機能	無し
RS232C側	Dsub9ピンオス
RS422側	5P小型端子台
電源供給	ACアダプタ標準添付
ノイズ対策	–

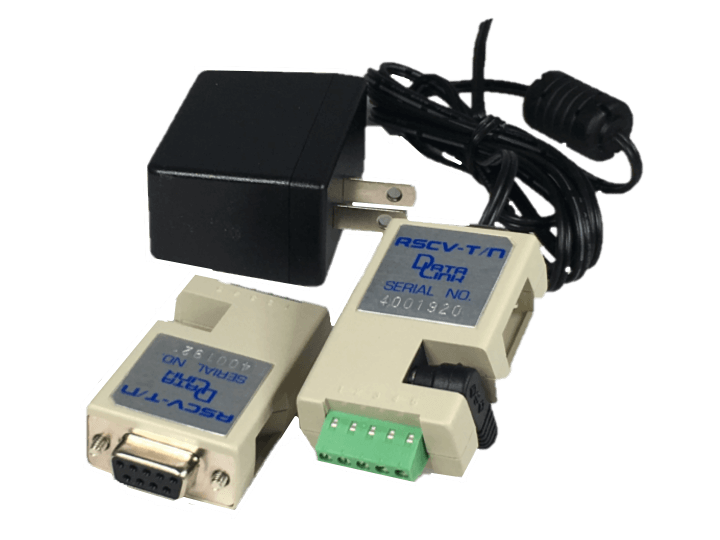

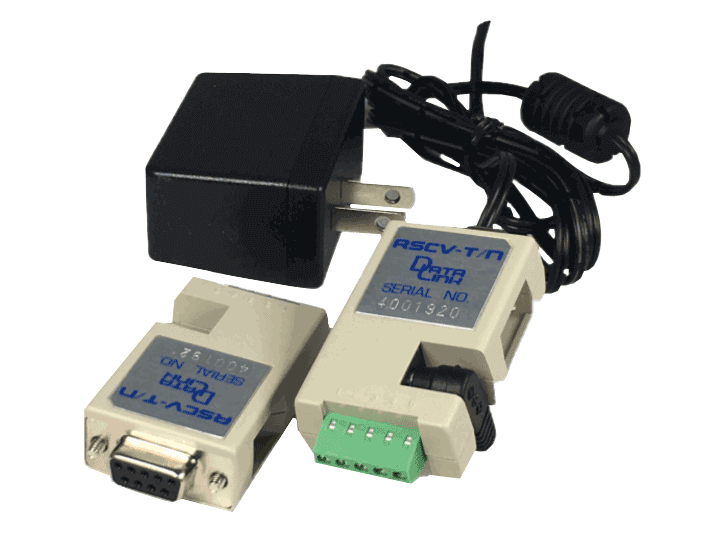

RS422⇋RS232C 変換
無電源仕様(RS232C信号線から電源を取る)、もしくは別売ACアダプタ
RS232C側コネクタは、Dsub9ピンメス(DCE配列)
RS422側コネクタは、小型の5ピン端子台

標準販売価格：￥20,400円
（税抜価格）
ACアダプタ別売

マニュアル

製品詳細

・RS422とRS232Cの信号レベルの変換を行います。
・小型、軽量のコネクタサイズです。
・PCのRS232Cポ－トへの直結を前提に、隣接する他のコネクタに干渉しないように設計されています。
・RS232C側コネクタは、Dsub9ピンメス(DCE配列)で、PCのDsub9ピンオスのRS232Cポートへ直結して使用出来ます。
・RS422側コネクタは、小型の5ピン端子台で、ケ－ブル敷設が容易な形状になっています。
・外部電源は不要です。(電力不足が原因で動作が不安定となる場合は、別売のACアダプタをご使用ください。)
・電源供給は､RS232Cポートの信号線より行います。(RS232Cの接続機器よりRTSまたはDTRの出力が必要です。)

1.RS422とRS232Cの変換

2.RS422変換によるRS232C機器の延長

製品仕様
最大通信速度	115.2Kbps
変換信号	TXD/RXD
外形寸(ｍｍ)	W33/H16.5/D63.5
重量(g)	約25g
最大伝送距離	–
消費電流(5V時最大)	25mA以下/5V
絶縁機能	無し
RS232C側	Dsub9ピンメス
RS422側	5P小型端子台
電源供給	RS232C信号線から電源を取る、もしくは別売ACアダプタ
ノイズ対策	–

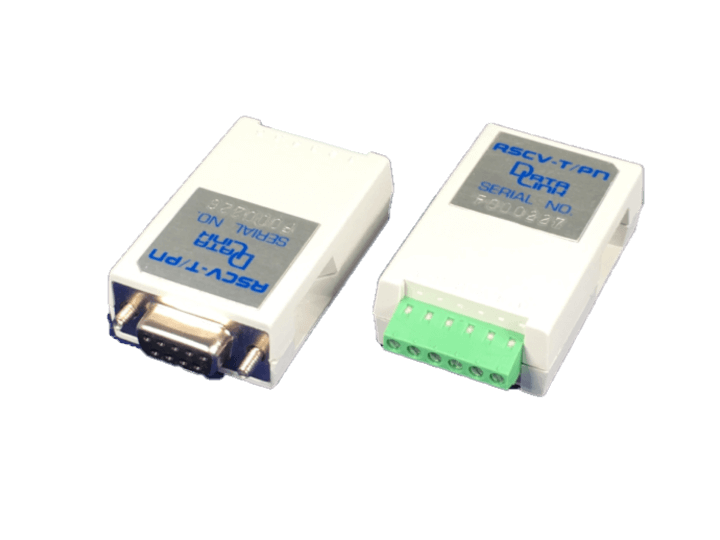

RS422⇋RS232C 変換
無電源仕様(RS232C信号線から電源を取る)
RS232C側コネクタは、Dsub9ピンメス(DCE配列)
RS422側コネクタは、小型の6ピン端子台

標準販売価格：￥23,400円
（税抜価格）

マニュアル

製品詳細

・RS422とRS232Cの信号レベルの変換を行う、小型、軽量の変換コネクタです。
・PCのRS232Cポ－トへの直結を前提に、隣接する他のコネクタに干渉しないように設計されています。
・RS232C側コネクタは、Dsub9ピンメス(DCE 配列)で、PCのDsub9ピンオスのRS232Cポートへ直結して使用出来ます。
・RS422側コネクタは、小型の6ピン端子台で、ケ－ブル敷設が容易に行えます。
・外部電源は不要です。
・電源供給は､RS232Cポートの信号線より行います。
・RS422側をフォトカプラで絶縁していますので、RS422ラインから混入したノイズを機器間に波及させません。

1.RS422とRS232Cの変換

2.RS422変換によるRS232C機器の延長

製品仕様
最大通信速度	38.4Kbps
変換信号	TXD/RXD
外形寸(ｍｍ)	W33/H16/D63
重量(g)	約24g
最大伝送距離	–
消費電流(5V時最大)	25mA以下/5V
絶縁機能	あり
RS232C側	Dsub9ピンメス
RS422側	6P小型端子台
電源供給	RS232C信号線から電源を取る
ノイズ対策	フォトカプラ

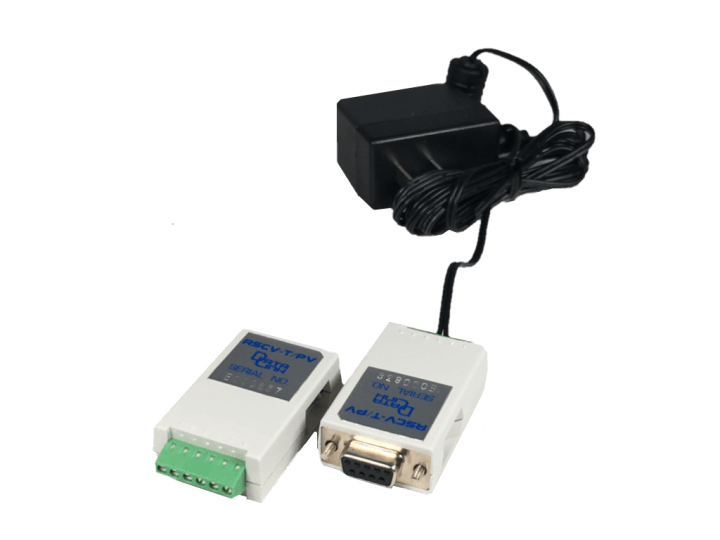

RS422⇋RS232C 変換
外部電源(ACアダプタ標準添付)
RS232C側コネクタは、Dsub9ピンメス(DCE配列)
RS422側コネクタは、小型の6ピン端子台

標準販売価格：￥23,400円
（税抜価格）
ACアダプタ標準添付(専用品)

マニュアル

製品詳細

・ RS422とRS232Cの信号レベルの変換を行う、小型、軽量の変換コネクタです。
・ PCのRS232Cポ－トへの直結を前提に、隣接する他のコネクタに干渉しないように設計されています。
・ RS232C側コネクタは、Dsub9ピンメス(DCE配列)で、PCのDsub9ピンオスのRS232Cポートへ直結して使用出来ます。
・ RS422側コネクタは、小型の6ピン端子台で、ケ－ブル敷設が容易に行えます。
・ RS422側をフォトカプラで絶縁していますので、RS422ラインから混入したノイズを機器間に波及させません。
・パソコン、ワークステーション、端末機器等のDTE配列のRS232Cポートへ直結して使用出来ます。
・電源供給は､標準添付のACアダプタを、RS422側端子台の5,6番ピンに挿入して供給します。

1.RS422とRS232Cの変換

2.RS422変換によるRS232C機器の延長

製品仕様
最大通信速度	115.2Kbps
変換信号	TXD/RXD
外形寸(ｍｍ)	W33/H16/D62
重量(g)	約24g
最大伝送距離	1200m
消費電流(5V時最大)	75mA以下/9V
絶縁機能	あり
RS232C側	Dsub9ピンメス
RS422側	6P小型端子台
電源供給	外部電源(ACアダプタ標準添付)
ノイズ対策	フォトカプラ

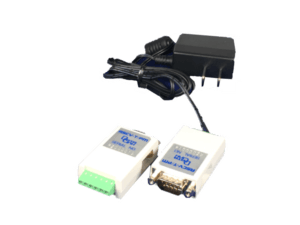

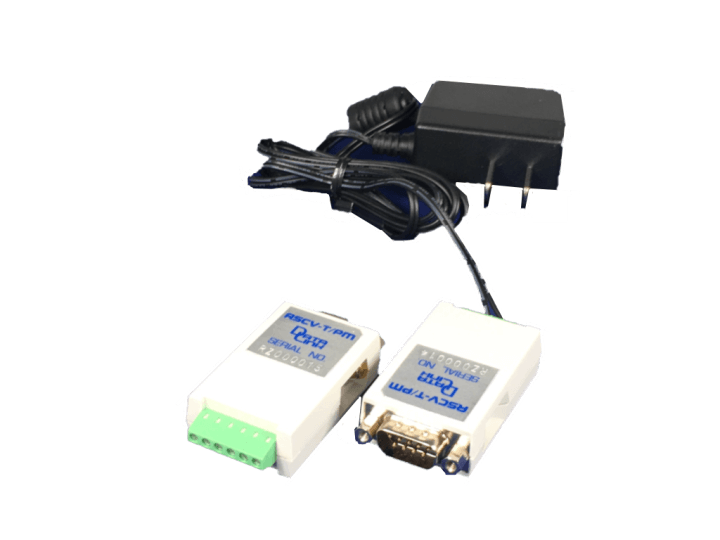

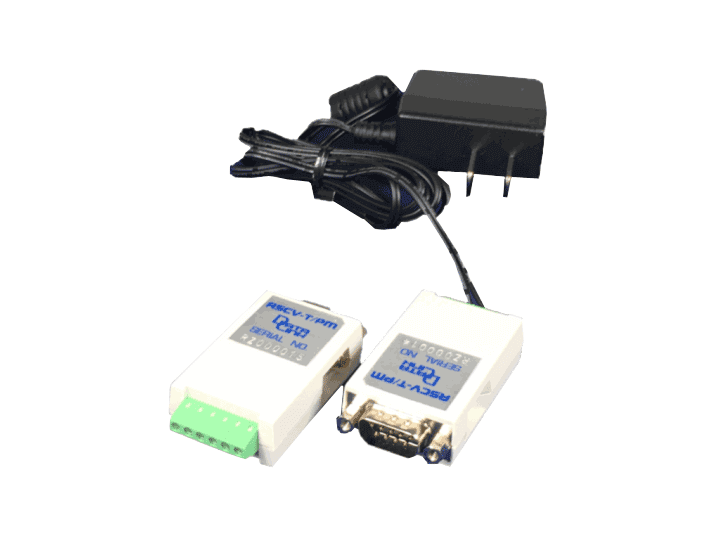

RS422⇋RS232C 変換
外部電源(ACアダプタ標準添付)
RS232C側コネクタは、Dsub9ピンオス(DTE配列)
RS422側コネクタは、小型の6ピン端子台

標準販売価格：￥28,000円
（税抜価格）
ACアダプタ標準添付(専用品)

マニュアル

製品詳細

・RS422とRS232Cの信号レベルの変換を行います。
・小型、軽量のコネクタサイズです。
・PCのRS232Cポ－トへと隣接する他のコネクタに干渉しないように設計されています。
・RS232C側コネクタは、Dsub9ピンオス(DTE配列)です。
・RS422側コネクタは、小型の6ピン端子台で、ケ－ブル敷設が容易に行えます。
・RS422側をフォトカプラで絶縁していますので、RS422ラインから混入したノイズを機器間に波及させません。
・パソコン、ワークステーション、端末機器等のDTE配列のRS232Cポートへクロスケーブルで接続して使用出来ます。
・電源供給は､標準添付の専用ACアダプタを、RS422側端子台の5,6番ピンに挿入して供給します。
・RoHS指令対応品です。

1.RS422とRS232Cの変換

2.RS422変換によるRS232C機器の延長

製品仕様
最大通信速度	115.2Kbps
変換信号	TXD/RXD
外形寸(ｍｍ)	W33/H16/D63
重量(g)	約24g
最大伝送距離	1200m
消費電流(5V時最大)	75mA以下/9V
絶縁機能	あり
RS232C側	Dsub9ピンオス
RS422側	6P小型端子台
電源供給	外部電源(ACアダプタ標準添付)
ノイズ対策	フォトカプラ
