USB エクステンダー
1.2 台の USB 機器延長接続できるマルチポート ハブ付き USB エクステンダー。
2.USB エクステンダーは、USBとデジタル信号を光ファイバーで変換することを実現します。
3.一般的なUSBケーブルでは接続が短く、このUSBエクステンダーを使用することで、USB機器
をパソコンからより遠くに設置することができ、データ転送が安定します。
4.MMOPT-Uシリーズは、光ファイバーでUSB機器間を最大500ｍの延長します。
5.PoUSB-OPTシリーズは、光ファイバーでUSB機器間を最大6km延長します。
6.外部からの電磁誘導がないので、ノイズ EMC FA環境 対策 も万全です。
7.USB1.x/USB2.0に対応しており、外部USB機器に500mA/1端子の電流を供給できます。
8.2台1組で使用します。

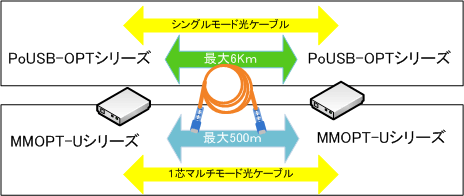

MMOPT-UシリーズとPoUSB-OPTシリーズの違いは使用光ケーブルと通信距離になります。
・MMOPT-Uシリーズ（マルチモード）

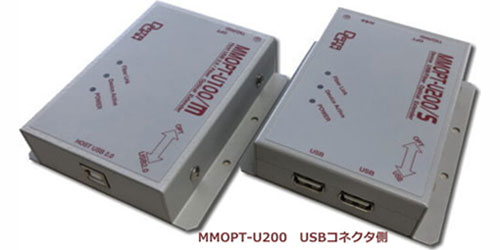

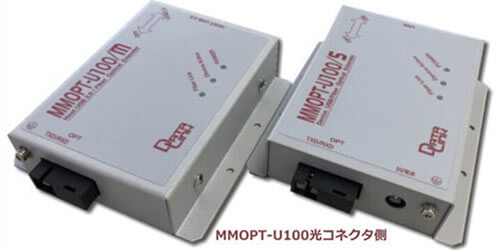

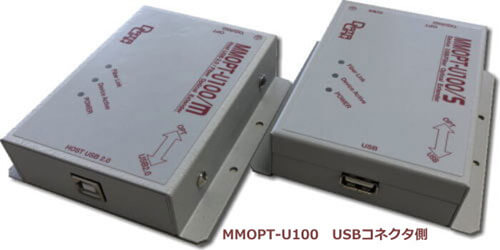

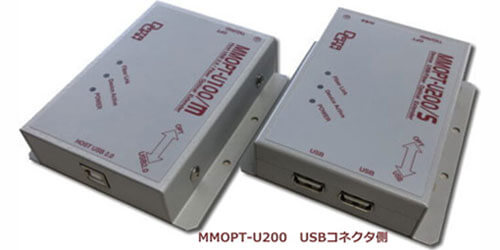

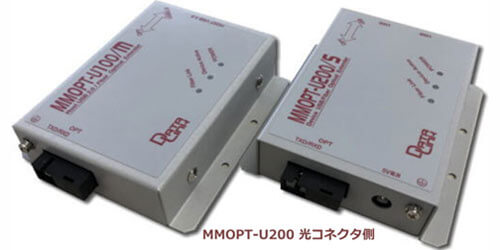

MMOPT-Uシリーズのイメージ

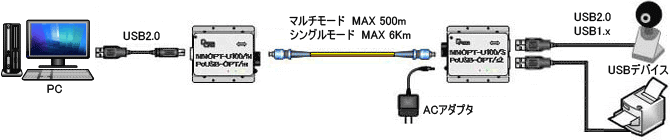

MMOPT-Uシリーズの通信イメージ

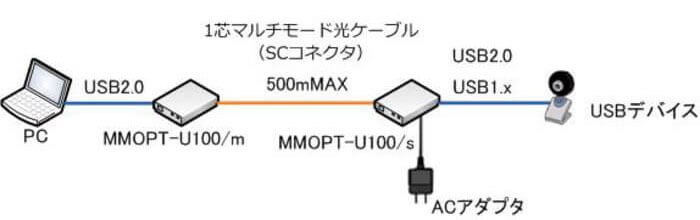

1.MMOPT-U100 通信例イメージ
2.MMOPT-U200 通信例イメージ

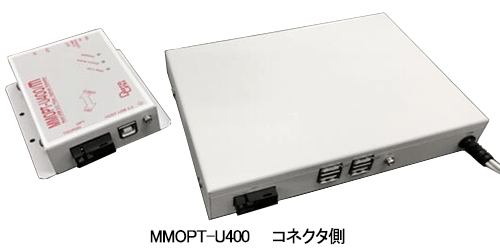

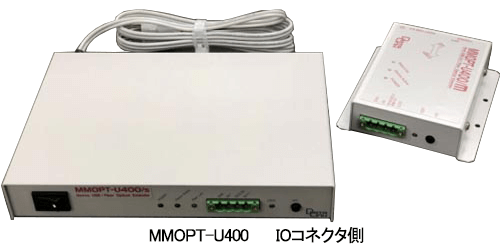

3.MMOPT-U400 通信例イメージ
MMOPT-Uシリーズの仕様
（製品毎の型式名称をクリックすると詳細マニュアルが開きます）
| 型式 | MMOPT-U100 | MMOPT-U200 | MMOPT-U400 |
|---|---|---|---|
| 構成 | PC側： MMOPT-U100/m×1 USBデバイス側： MMOPT-U100/s×1 | PC側： MMOPT-U100/m×1 USBデバイス側： MMOPT-U200/s×1 | PC側： MMOPT-U400/m×1 USBデバイス側： MMOPT-U400/s×1 |
| 供給可能電流 | USBデバイス１台あたり 500ｍA | USBデバイス１台あたり 500ｍA | USBデバイス１台あたり 500ｍA |
| USBコネクタ | MMOPT-U100/m： TypeB×1 MMOPT-U100/s： TypeA×1 | MMOPT-U100/m： TypeB×1 MMOPT-U200/s： TypeA×2 | MMOPT-U400/m： TypeB×1 MMOPT-U400/s： TypeA×4 |
| USB通信速度 | MMOPT-U100/m： USB2.0/480Mbps MMOPT-U100/s： USB2.0/480Mbps USB1.1:12Mbps/1.5Mbps | MMOPT-U100/m： USB2.0/480Mbps MMOPT-U100/s： USB2.0/480Mbps USB1.1:12Mbps/1.5Mbps | MMOPT-U400/m： USB2.0/480Mbps MMOPT-U400/s： USB2.0/480Mbps USB1.1:12Mbps/1.5Mbps |
| 通信距離 | 500ｍ | ||
| 光コネクタ | 1芯のSCケーブル適合コネクタ | ||
| 対応ＯＳ | Windows7,8,10,11 | ||
| 標準販売価格 | ￥117,600（税別価格） | ￥132,000（税別価格） | ￥165,600（税別価格） |
形状・概観図
LED黄 ： 光リンクが成立すると点滅
LED緑 ： デバイスが検出されるとオン
LED赤 ： 電源が入っている時にオン
LED 0 ： 接続検証用
梱包内容
MMOPT-Uシリーズの特徴
光ファイバー経由で延長するUSBエクステンダー
1. PCとUSB機器間を1芯のSCマルチモード光ファイバケーブルで延長する機器です。
2. 単芯光ファイバーは双方向通信を実現できるため、コストを効果的に削減できます。
3. USB機器間を最大500ｍの延長が可能です。
4. この USB エクステンダーを使用すると、USB デバイス （USBプリンター、USBキーボード、USBマウス、USBカメラ、
HDD、など）を PC から 500m 以内に配置できます。
ノイズ対策
1.光ファイバーを使用することで、機器の耐ノイズ性が向上し、データ通信が安定します。
2.光ファイバーを使用することで誘電雷や外来ノイズによる機器の誤動作や損傷を軽減します。
3.この製品は金属シェルを使用しており、接地点を備えているため、一定の耐ノイズ性があります。
使いやすく、ソフトウェアは必要ありません
1.本製品は設定不要で、ケーブルを接続して電源を入れるだけで通信可能です。(添付品：USBケーブル、ACアダプタ)
2. PCとはUSB2.0で、端末機とはUSB2.0またはUSB1.1が接続可能です。
3. 製品には2種類のネジ穴を設けています。汎用のDINレール固定金具を取り付けることで、簡単にレールへ設置が可能。
また、制御板に直接ネジ止めすることも可能です。
4.ファイバー側はマルチモードファイバー SC コネクタです。
・PoUSB-OPTシリーズ（シングルモード）

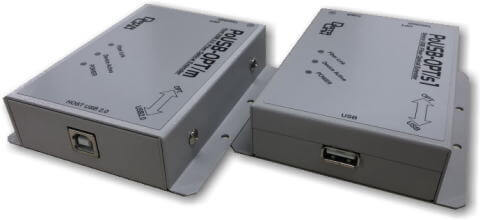

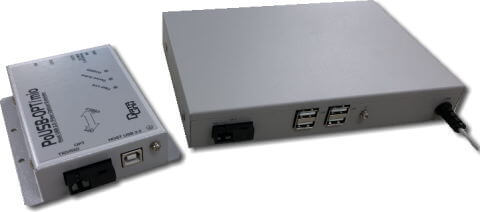

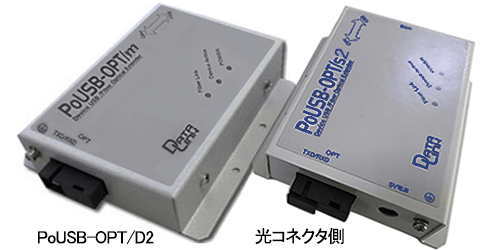

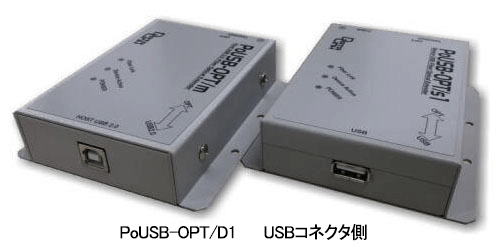

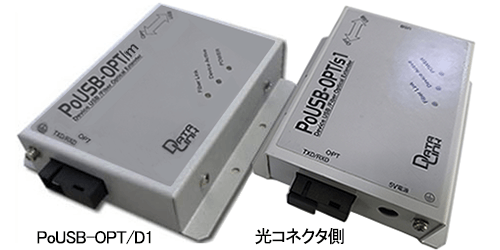

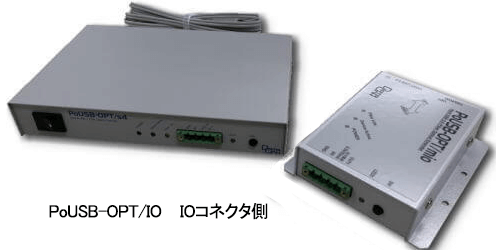

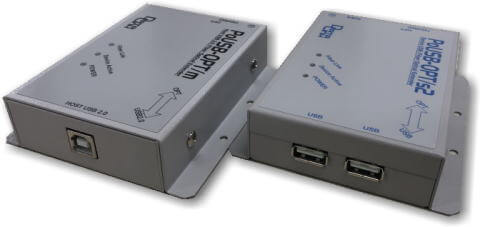

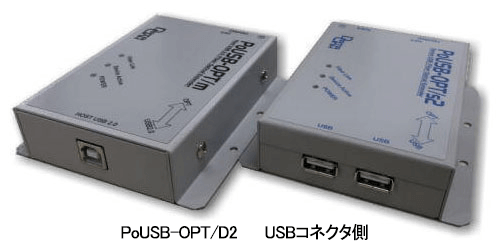

PoUSB-OPTシリーズのイメージ

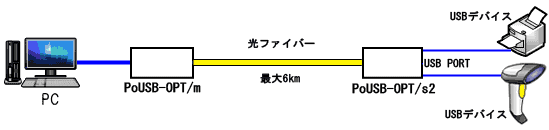

PoUSB-OPTシリーズの通信イメージ

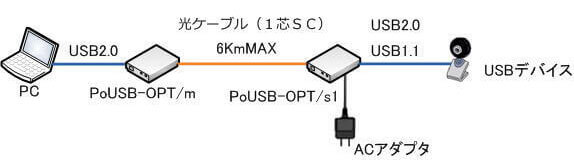

1.PoUSB-OPT/D1 通信例イメージ

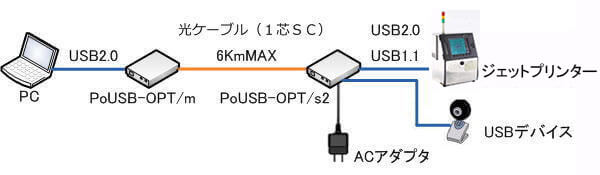

2.PoUSB-OPT/D2 通信例イメージ

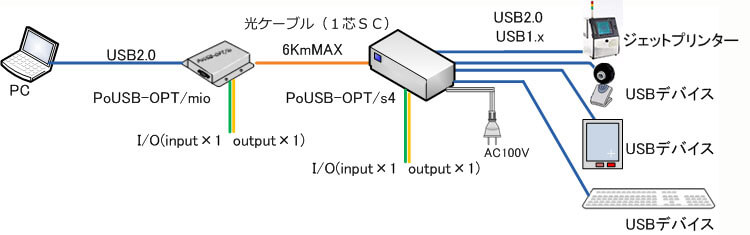

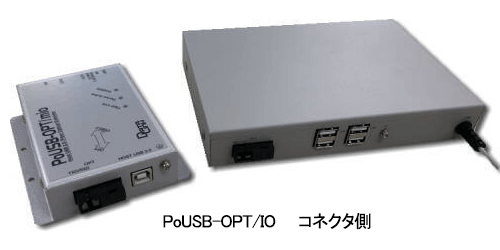

3.PoUSB-OPT/IO 通信例イメージ
PoUSB-OPTシリーズの仕様
（製品毎の型式名称をクリックすると詳細マニュアルが開きます）
| 型式 | PoUSB-OPT/D1 | PoUSB-OPT/D2 | PoUSB-OPT/IO |
|---|---|---|---|
| 構成 | PC側： PoUSB-OPT/m×1 USBデバイス側： PoUSB-OPT/s1×1 | PC側： PoUSB-OPT/m×1 USBデバイス側： PoUSB-OPT/s2×1 | PC側： PoUSB-OPT/mio×1 USBデバイス側： PoUSB-OPT/s4×1 |
| 供給可能電流 | USBデバイス１台あたり 500ｍA | USBデバイス１台あたり 500ｍA | USBデバイス１台あたり 500ｍA |
| USBコネクタ | PoUSB-OPT/m： TypeB×1 PoUSB-OPT/s1： TypeA×1 | PoUSB-OPT/m： TypeB×1 PoUSB-OPT/s2： TypeA×2 | PoUSB-OPT/mio： TypeB×1 PoUSB-OPT/s4： TypeA×4 |
| USB通信速度 | PoUSB-OPT/m： USB2.0/480Mbps PoUSB-OPT/s1： USB2.0/480Mbps USB1.1:12Mbps/1.5Mbps | PoUSB-OPT/m： USB2.0/480Mbps PoUSB-OPT/s2： USB2.0/480Mbps USB1.1:12Mbps/1.5Mbps | PoUSB-OPT/mio： USB2.0/480Mbps PoUSB-OPT/s4： USB2.0/480Mbps USB1.1:12Mbps/1.5Mbps |
| 通信距離 | 6km | ||
| 光コネクタ | 1芯のＳＣケーブル適合コネクタ | ||
| 対応ＯＳ | Windows7,8,10,11 | ||
| 標準販売価格 | ￥117,600（税別価格） | ￥132,000（税別価格） | ￥165,600（税別価格） |
形状・概観図
LED黄 ： 光リンクが成立すると点滅
LED緑 ： デバイスが検出されるとオン
LED赤 ： 電源が入っている時にオン
LED 0 ： 接続検証用
梱包内容
PoUSB-OPTシリーズの特徴
光ファイバー経由で延長するUSBエクステンダー
1. PCとUSB機器間を1芯のSCシングルモード光ファイバケーブルで延長する機器です。
2. 単芯光ファイバーは双方向通信を実現できるため、コストを効果的に削減できます。
3. USB機器間を最大6Kｍの延長が可能です。
4. この USB エクステンダーを使用すると、USB デバイス （USBプリンター、USBキーボード、USBマウス、USBカメラ、
HDD、など）を PC から 6Km 以内に配置できます。
ノイズ対策
1.光ファイバーを使用することで、機器の耐ノイズ性が向上し、データ通信が安定します。
2.光ファイバーを使用することで誘電雷や外来ノイズによる機器の誤動作や損傷を軽減します。
3.この製品は金属シェルを使用しており、接地点を備えているため、一定の耐ノイズ性があります。
使いやすく、ソフトウェアは必要ありません
1.本製品は設定不要で、ケーブルを接続して電源を入れるだけで通信可能です。(添付品：USBケーブル、ACアダプタ)
2. PCとはUSB2.0で、端末機とはUSB2.0またはUSB1.1が接続可能です。
3. 製品には2種類のネジ穴を設けています。汎用のDINレール固定金具を取り付けることで、簡単にレールへ設置が可能。
また、制御板に直接ネジ止めすることも可能です。
4.ファイバー側はシングルモードファイバー SC コネクタです。
