USB-RS232C/RS485/RS422変換アダプタ – シリアル通信コンバータ

USB-RS232C/RS485/RS422コンバータ

USB シリアル コンバーター

1. 弊社のDL-Uシリーズ コンバータは、USBからRS232C/RS485/RS422への高品質変換を実現。
2. 産業機器、制御システム、計測装置など幅広い用途に対応したシリアル通信ソリューションです。
3. DL-UシリーズはWindows 7~11のOSに対応しています。
(DL-V232AのみAndroid対応となります。)

RS232C側
Dsub9オス(DTE)
最大通信速度460.8Kbps 最大伝送距離
15m
RTS/CTS
DTR/DSR

RS232C側
Dsub9オ(DTE)
最大通信速度460.8Kbps 最大伝送距離
15m
RTS/CTS
DTR/DSR

RS232C側
Dsub25オス(DCE)
最大通信速度230.4Kbps 最大伝送距離
15m
絶縁機能 RTS/CTS/CD
DTR/DSR

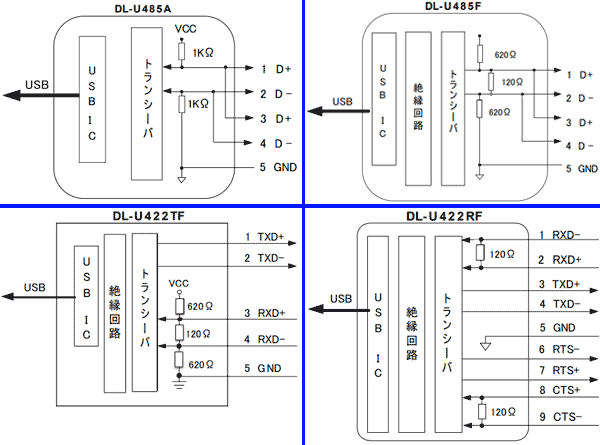

RS485側
5P小型端子台
最大通信速度1.3824Mbps 最大伝送距離
1200m

RS485側
5P小型端子台
最大通信速度1.3824Mbps 最大伝送距離
1200m
絶縁機能

RS422側
5P小型端子台
最大通信速度1.3824Mbps 最大伝送距離
1200m
絶縁機能

RS422側
5P小型端子台
最大通信速度1.3824Mbps 最大伝送距離
1200m
絶縁機能 RTS/CTS

※ドライバインストールを行う際は、RS232C/RS422/RS485機器を接続しない単体の状態で行ってください。
 製品とPCをUSBケーブルで接続し、正常動作を確認後、RS232C/RS422/RS485機器を接続し、
 RS232C/RS422/RS485機器の電源を投入してください。

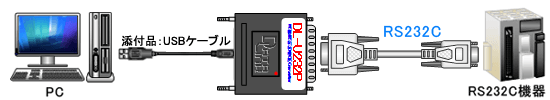

USB-RS232Cシリアル変換接続図
USB-RS232Cシリアル変換接続図

>>>RS485複数台の接続方法<<<

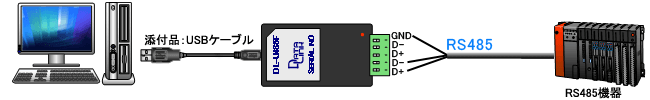

USB-RS485変換接続図
USB-RS485変換接続図
USB-RS422変換接続図
USB-RS422変換接続図

>>>DL-Uシリーズ 外形寸法図<<<

型式 DL-U232A DL-U232V DL-U232P
最大通信速度 460.8Kbps 460.8Kbps 230.4Kbps
変換信号 TXD/RXD RTS/CTS DTR/DSR TXD/RXD RTS/CTS DTR/DSR TXD/RXD RTS/CTS DTR/DSR CD
外形寸(mm) W33/H16/D57 W33/H16/D57 W57/H15/D53
重量(g) 約23g 約23g 約42g
最大伝送距離 15m 15m 15m
消費電流 100mA以下/5V 100mA以下/5V 100mA以下/5V
絶縁機能 無し 無し フォトカプラ
シリアル側コネクタ Dsub9ピンオス(DTE) Dsub9ピンオス(DTE) Dsub25ピンオス(DCE)
USB規格 USB1.1またはUSB2.0 USB1.1またはUSB2.0 USB1.1またはUSB2.0
SERIAL規格 RS232C RS232C RS232C
対応OS Windows7~11(32/64bit) Android Windows7~11(32/64bit)

型式 DL-U485A DL-U485F
最大通信速度 1.3824Mbps 1.3824Mbps
変換信号 D+/D- D+/D-
外形寸(mm) W33/H16/D59 W33/H16/D59
重量(g) 約20g 約20g
最大伝送距離 1200m 1200m
消費電流 100mA以下/5V 100mA以下/5V
絶縁機能 無し フォトカプラ
シリアル側コネクタ 5ピン小型端子台 5ピン小型端子台
USB規格 USB1.1またはUSB2.0 USB1.1またはUSB2.0
SERIAL規格 RS485 RS485
対応OS Windows7~11(32/64bit) Windows7~11(32/64bit)

型式 DL-U422F DL-U422RF
最大通信速度 1.3824Mbps 1.3824Mbps
変換信号 TXD/RXD TXD/RXD  RTS/CTS
外形寸(mm) W33/H16/D59 W33/H16/D59
重量(g) 約20g 約20g
最大伝送距離 1200m 1200m
消費電流 100mA以下/5V 100mA以下/5V
絶縁機能 フォトカプラ フォトカプラ
シリアル側コネクタ 5ピン小型端子台 5ピン小型端子台
USB規格 USB1.1またはUSB2.0 USB1.1またはUSB2.0
SERIAL規格 RS422 RS422
対応OS Windows7~11(32/64bit) Windows7~11(32/64bit)
