USB/RS422、USB/RS485 変換機
◆FA-U422R、FA-U422/485Tは、USBとRS422又はRS485をレベル変換するコンバータです。
◆FA-U422R、FA-U422/485Tは、は、雷サージ、静電気保護ユニットを一体化とした構成と
なっていますのでサージ、ノイズに対して優れた耐性を有しております。

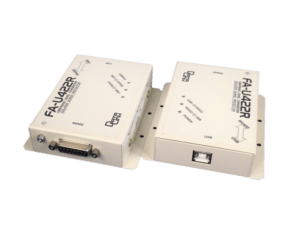

※どちらもフロント・リヤ形状提示の為２台で撮影しています。
◆接続構成イメージ
◆特徴
・雷サージ対策、静電気対策などを施し、よりハードなFA環境で使用可能なRoHS指令対応のUSB/RS422・RS485変換器です。
IEC規格試験レベル4をクリアしています。
IEC規格試験レベル4
- サ－ジ試験
- IEC61000-4-5
- レベル4
- +/-4KV
- 静電気試験
- IEC61000-4-2
- レベル4
- +/-10KV
- EFT/B試験
- IEC61000-4-4
- レベル4
- +/-2KV
・パソコンなどのUSBと測定器などのRS422･RS485の信号レベルの変換に使用します。
・変換器を2台使用するとUSB機器間を最大1200mまで延長することが可能です。
・USBドライバソフト）は、「ドライバソフトダウンロード」ページよりダウンロードしてください。
【ご注意】
ドライバインストールを行う際は、RS232/422/485機器を接続しない単体の状態で行ってください。
製品とPCをUSBケーブルで接続し、正常動作を確認後、RS232/422/485機器を接続し、
RS232/422/485機器の電源を投入してください。
・本製品はWindows7～11の各OSに対応しております。
【ご注意】
ドライバインストール時に「Windowsロゴテストに合格しておりません。」
というメッセージが 表示されますが、そのままインストールを続行してください。
・オプションのDINレール取付金具を装着すればDINレールへの固定が可能です。
｢DRA-1」詳細ページへ
◆概略仕様
■FA-U422R、FA-U422/485T共通仕様
- 最大通信距離
- 1200m
- 最大通信速度
- 3Mbps
- 外形寸法
- W93×H27×D104mm±1
(コネクタ等の突起物除く)
- 動作温度
- 0～50℃
- ノイズ対策
- フォトカプラ絶縁
シリコンサージアブソーバ内蔵
セラミックアレスタ内蔵
- USBコネクタ
- シリーズBコネクタ
- 付属品
- USBケーブル(1m）
※型式をクリックすると製品の詳細マニュアルを表示します。
■個別仕様
- 変更信号線
- TXD/RXD
RTS/CTS - TXD/RXD
- 重量
- 約297g
- 約288g
- 消費電力
- 1.2W（最大）
- 0.6W（最大）
- インターフェイス
- USB/RS422
- USB/RS422またはRS485
※RS422/485はDIPSWで切替選択
- RS422・RS485
コネクタ - Dsub15ピンメス
(RS422のみ） - 7ピン端子台
◆プライス
- 型式
- 標準販売価格
- FA-U422R
- ￥45,600
- FA-U422/485T
- ￥45,600
※上記は税抜き価格です。
※消費税に関する改正法に基づき、消費税をご請求申し上げます。
